Praktický sprievodca inštaláciou batérie Deye Home: Bežné chyby a riešenia pre SE-F16 a RW-F16

Praktický sprievodca inštaláciou batérie Deye Home: Bežné chyby a riešenia pre SE-F16 a RW-F16

1. Úvod

V technologických správach BBC sú domáce systémy na ukladanie energie často zobrazené ako energeticky nezávislé „domáce elektrárne“ – strešné solárne panely vyrábajú elektrinu cez deň, batérie dodávajú energiu v noci alebo v daždivých dňoch, riešia ceny elektriny v špičkách, kolísanie siete a dokonca aj extrémne počasie. Skutočná inštalácia má však ďaleko od „plug-and-play“. Nízkonapäťové lítiové batérie SE-F16 a RW-F16 (obe 16kWh LiFePO₄, nominálne napätie 51,2V) od spoločnosti Deye (Deye, profesionálna značka na ukladanie energie a invertorov), aj keď 10kW často hybridné, často navrhnuté pre nízkonapäťové nízkonapäťové batérie, sú spoľahlivé. komunikácia a paralelná komunikácia. Tento článok založený na oficiálnych príručkách Deye, používateľských fórach (ako je DIY Solar Forum) a skutočných prípadoch inštalácie analyzuje štyri typické problémy a ich riešenia, ktoré pomôžu bežným majiteľom domov alebo inštalatérom vyhnúť sa nástrahám. Údaje pochádzajú z najnovších špecifikácií produktu 2025-2026 a skutočný výkon je ovplyvnený teplotou, SOC atď.

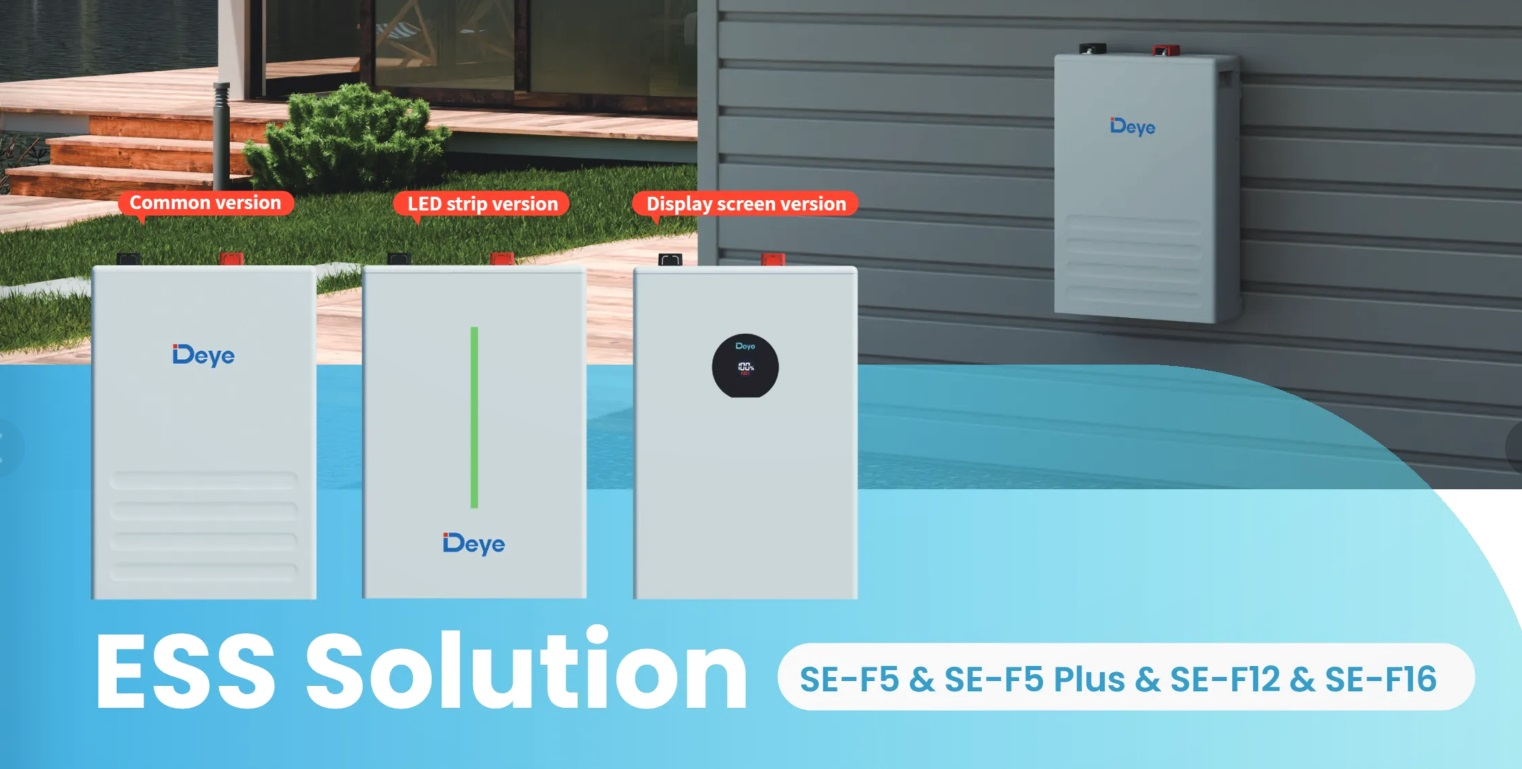

Obrázok 1 Oficiálne obrázky série Deye SE-F16

2.1 Prvý prípad: Chyba komunikácie BMS – „Batéria neodpovedá“, systém sa priamo vypne

Najčastejší problémový bod: menič zobrazuje „comm./F01-F64“ alebo LCD displej batérie hlási „W31 Battery communication warning (PCS communication failure)“. Nemecký vlastník trojfázovej domácnosti nainštaloval jednu SUN-10K-SG05LP3-EU-SM2 dve jednotky RW-F16; po zapnutí menič opakovane hlásil alarm, nezobrazovalo sa SOC batérie a nabíjanie/vybíjanie úplne zlyhalo. Analýza príčin: Batérie Deye majú zabudovaný BMS (Battery Management System), ktorý komunikuje s meničom cez CAN 2.0 (port RJ45). Bežné príčiny zahŕňajú:

• Komunikačný kábel nie je podľa potreby vybavený feritovým krúžkom (pre diaľkové vedenie sa odporúča navinúť 4 závity, aby sa zabránilo rušeniu).
• Nesprávne poradie zapojenia (CAN-H/L obrátené).
• Nesprávna postupnosť zapnutia (najskôr by mal byť zapnutý servisný vypínač batérie, potom vypínač BMS a nakoniec menič).
• Režim „Li-BMS“ meniča nie je nastavený na natívny protokol Deye (alebo nesprávne zvolený protokol Pylontech alebo iný protokol tretej strany).
• RW-F16 je klasický model; hoci SE-F16 podporuje automatické vytváranie sietí, nesúlad firmvéru môže stále spustiť „opakovanie hlavnej adresy“.

Praktické riešenia:

1. Po vypnutí použite pôvodný komunikačný kábel CAT5E na opätovné pripojenie portu batérie „PCS“ k portu CAN invertora BMS.
2. Ak je komunikačný kábel dlhý alebo je na mieste silné elektromagnetické rušenie, musí byť nainštalovaný a správne navinutý feritový krúžok.
3. Pred paralelným zapojením nabite všetky batérie na 100 % SOC, aby ste znížili rozdiel napätia a zabránili cirkulujúcemu prúdu.
4. Zadajte „Nastavenie batérie“ meniča a nastavte protokol „Li-BMS“ na natívny protokol Deye (zvyčajne automaticky rozpoznaný alebo vyberte režim 00).
5. Štandardná postupnosť zapnutia: servisný vypínač batérie ON → BMS vypínač ON → štart meniča.
6. Ak je to stále abnormálne, skontrolujte denník BMS prostredníctvom aplikácie Deye alebo monitorovacej platformy; iba originálne invertory Deye podporujú online aktualizáciu firmvéru batérie, invertory tretích strán nemôžu vykonať túto operáciu.

Spätná väzba od vlastníka: Po vykonaní týchto krokov sa systém vrátil do normálu do 10 minút a údaje SOC sa synchronizovali v reálnom čase. Manuál jasne hovorí: pri komunikačných alarmoch PCS najskôr diagnostikujte pomocou monitorovacieho softvéru a neprevádzkujte systém s poruchami.

2.2 Druhý prípad: Paralelná nerovnováha batérie – jeden „plný“, druhý „hladujúci“

Bežné pri rozširovaní viacerých batérií: po paralelnom zapojení dvoch jednotiek SE-F16 jedna pokračuje v nabíjaní, zatiaľ čo druhá SOC zostáva na 60 %, čo vedie k plytvaniu celkovou kapacitou a dokonca k spusteniu „rozdielu napätia článku“. Poľský majiteľ vily (4 menič RW-F16 10kW) zistil po paralelnom zapojení nerovnomerný vybíjací prúd s alarmmi pri špičkovom zaťažení. Analýza príčin:

• RW-F16 vyžaduje zapojené reťazové pripojenie IN→OUT; SE-F16 podporuje automatické vytváranie sietí bez prepínačov DIP, ale nesprávna sekvencia komunikačných káblov alebo konflikt adries môže stále spôsobiť zlyhanie siete.
• Batéria SOC nekonzistentná pred paralelným zapojením (manuál striktne vyžaduje, aby boli všetky batérie pred paralelným zapojením nabité na 100 %).
• Príliš malý prierez napájacieho kábla alebo nedostatočný krútiaci moment pripojenia (odporúčané 2/0 AWG, štandardný krútiaci moment 24,5 Nm).
• Maximálny nabíjací/vybíjací prúd meniča nie je nakonfigurovaný podľa celkovej kapacity batérie: SUN-10K-SG05LP3-EU-SM2 maximálny nabíjací/vybíjací prúd 240A, samostatný RW-F16 trvalý vybíjací prúd 160A.

Praktické riešenia:

1. Pred paralelným zapojením úplne nabite každú batériu samostatne na 100 % SOC a nechajte ju stáť 24 hodín, aby sa zabezpečila konzistentnosť napätia.
2. Komunikačné káble musia byť striktne zapojené v reťazci IN→OUT; jedna jednotka podporuje až 32 paralelných jednotiek s celkovou kapacitou až 512 kWh.
3. SE-F16 nevyžaduje nastavenie prepínača DIP; Paralelný režim RW-F16: Režim 1 pre meniče ≤15kW, Režim 2 pre meniče >15kW.
4. V „Nastavenie batérie“ meniča povoľte paralelný režim, správne nastavte celkovú kapacitu a maximálny nabíjací/vybíjací prúd; Jednorázový trvalý prúd RW-F16 sa odporúča obmedziť na 160 A, aby sa zabránilo prehriatiu (vstavaný 125 A istič poskytuje dodatočnú ochranu).
5. Monitorujte napätie a teplotný rozdiel jednotlivých článkov batérie v reálnom čase prostredníctvom cloudovej platformy alebo aplikácie Deye; okamžite skontrolujte káble a pripojenia, ak rozdiel napätia prekročí 0,5V.

Výsledok: Po oprave majiteľ dosiahol vyvážené nabíjanie/vybíjanie batérie a rovnomerné rozloženie prúdu, čím sa zvýšila miera vlastnej spotreby systému o 30 %. Manuál výslovne varuje: v paralelnom režime, ak trvalý prúd jednej batérie prekročí limit, môže to spôsobiť prehriatie alebo dokonca bezpečnostné riziká

.

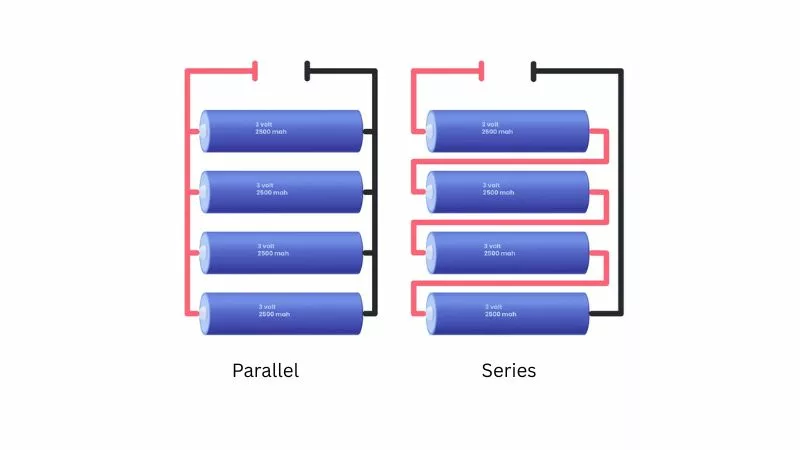

Obrázok 2 Schematický diagram princípu paralelného a sériového zapojenia batérie

2.3 Tretí prípad: Uzemnenie a DC porucha – F22/F56 Alarm, bezpečnostné riziko

Po inštalácii SUN-10K-SG05LP3-EU-SM2 sa často hlási F22 (možné uzemnenie alebo abnormalita DC pripojenia) alebo F56 (príliš nízke napätie DC zbernice). Francúzsky inštalačný technik sa pri montáži RW-F16 na stenu stretol s občasnými problémami „offline“; menič zobrazuje abnormálne nízke napätie batérie (skutočné napätie batérie 51 V normálne). Analýza príčin:

• Nespoľahlivé pripojenie uzemnenia (kryt meniča a batérie musia byť správne pripojené k ochrannému uzemneniu PE).
• Jednosmerný kladný/záporný krútiaci moment kábla nezodpovedá štandardu (24,5 Nm) alebo je polarita obrátená (môže priamo poškodiť menič).
• RW-F16 má zabudovaný 125A dvojpólový istič, SE-F16 trvalý vybíjací výkon až 230A; keď je okolitá teplota nižšia ako 0 °C, BMS batérie zakáže nabíjanie a spustí ochranu.
• Prúdový transformátor CT inštalovaný v nesprávnom smere (v režime nulového exportu musí šípka ukazovať na stranu záťaže).

Praktické riešenia:

1. Pred inštaláciou skontrolujte, či všetky káble jednosmerného prúdu spĺňajú požiadavky na krútiaci moment, prísne rozlišujte kladné a záporné póly a nikdy ich neotočte.
2. Kryt meniča a kryt batérie musia byť spoľahlivo uzemnené k rovnakému bodu PE, aby sa vytvorilo ekvipotenciálne spojenie.
3. Skontrolujte protokol „System Alarms“ meniča; F22 je väčšinou spôsobené uvoľnenými spojmi - utiahnite ich, aby ste ich vyriešili.
4. Pripojte snímač teploty k správnemu portu; vyhnite sa nesprávnemu nastaveniu režimu olovenej batérie.
5. Upevnite prúdový transformátor CT na príslušnom fázovom vedení so šípkou smerujúcou k záťaži; trojfázový systém musí plne pokryť L1/L2/L3.

Po oprave boli alarmy odstránené a funkcia bezproblémového prepínania UPS systému fungovala normálne. Správy súvisiace s BBC poukázali na to, že zlé uzemnenie je jedným z najskrytejších bezpečnostných rizík v domácich systémoch skladovania energie.

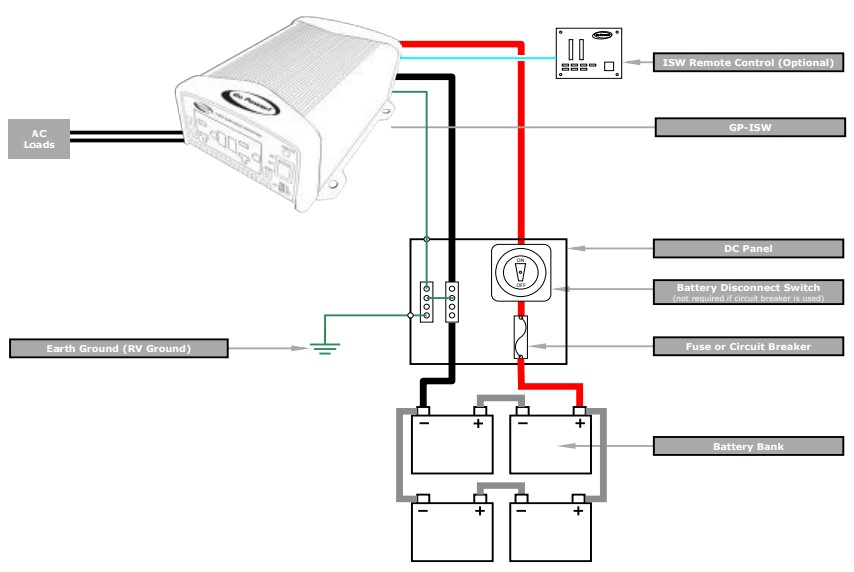

Obrázok 3. Kompletná schéma zapojenia DC strany meniča a uzemnenia (PE/uzemnenie)

2.4 Štvrtý prípad: Porucha nabíjania/vybíjania počas doby používania (TOU) a zámok hornej hranice nabíjania

Keď je invertor nastavený na časové obdobia špičkovej ceny elektriny, batéria sa nenabíja podľa plánu alebo sa nabije len na maximálne 80 %. Holandský používateľ pri párovaní SE-F16 zistil, že počas nočných cenových období nedochádzalo k nabíjaniu, zatiaľ čo počas dňa sa abnormálne zobrazovalo „vybíjanie batérie“. Analýza príčin:

• Omylom aktivovaná možnosť „Aktivovať batériu“ (táto funkcia slúži len na obnovu batérie pri nízkej SOC; počas bežnej prevádzky musí byť vypnutá).
• Komunikácia BMS je nestabilná, takže menič nemôže získať skutočné údaje SOC.
• Firmvér batérie RW-F16/SE-F16 podporuje upgrade iba na invertoroch Deye; miešanie so zariadeniami tretích strán, ako je Victron, ľahko spôsobí abnormálne zobrazenie toku energie.

Praktické riešenia:

1. V časti „Nastavenie batérie“ meniča deaktivujte funkciu „Aktivovať batériu“.
2. Povoľte „Grid Charge“ a správne nastavte TOU vrcholové obdobia (napr. nočné 00:00 – 06:00 – údolná cena).
3. Najprv vylúčte problémy s komunikáciou BMS (pozrite si Prvý prípad).
4. Pri miešaní s invertormi tretích strán prepnite na manuálny režim napätia alebo kontaktujte Deye, aby ste potvrdili kompatibilitu protokolu.

Potom, čo používateľ použil opravu, systém prísne dodržiaval stratégiu vrchol-údolie a náklady na elektrinu výrazne klesli.

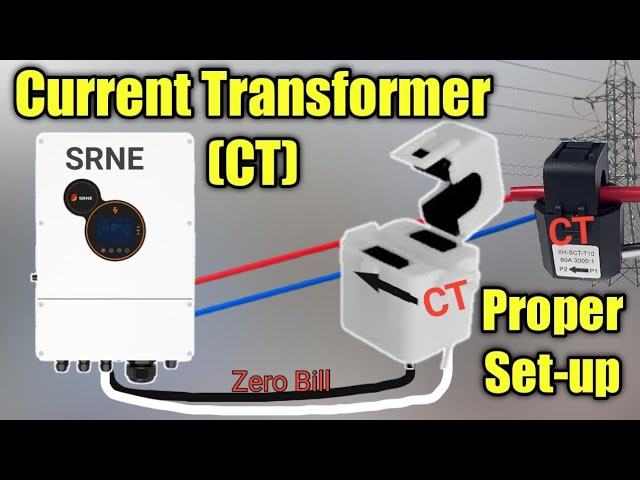

Obrázok 4. Správna schéma inštalácie prúdového transformátora CT

3. Sprievodca vyhýbaním sa nástrahám: Profesionálna inštalácia zostáva nevyhnutná

Deye SE-F16 (kompaktná konštrukcia, vysoký prúdový výkon, vyšší stupeň ochrany) a RW-F16 (vstavaný istič, klasická inštalácia na stenu) sú vyspelé rezidenčné produkty so životnosťou 6 000 cyklov a viac ako 90 % účinnosťou obojsmernej jazdy. Veľmi sa však vyžaduje profesionalita inštalácie: musí ju vykonať odborný personál, ktorý bude prísne dodržiavať normy krútiaceho momentu špecifikované v príručke, rozsah prevádzkových teplôt (nabíjanie 0-55 °C) a špecifikácie komunikácie. Väčšina chýb pri inštalácii pochádza z neštandardných operácií – výber kábla nespĺňajúci požiadavky, chaotická postupnosť zapínania alebo nevykonanie vyváženia pred paralelným zapojením. Praktické odporúčania:

• Kompletná simulácia a ladenie systému pred inštaláciou.
• Pravidelne kontrolujte verziu firmvéru a prevádzkové denníky prostredníctvom aplikácie Deye.
• Aj keď je dodávka do európskeho skladu efektívna, stále sa odporúča vybrať si miestnych certifikovaných inštalatérov.
• V extrémnom počasí sa zamerajte na sledovanie teploty batérie, aby ste sa vyhli častým spúšťačom ochrany BMS.

Technológia skladovania energie, ako je popísaná v správach BBC, sa presúva z profesionálnych scenárov do bežných domácností. Na skutočné dosiahnutie energetickej nezávislosti domácnosti je však štandardizovaná prevádzka počas fázy inštalácie často dôležitejšia ako samotný produkt. Ak narazíte na chyby, najprv si pozrite oficiálnu referenčnú tabuľku porúch Deye alebo kontaktujte oficiálnu technickú podporu. Po správnom odladení môže táto séria batérií fungovať stabilne viac ako 10 rokov a stane sa spoľahlivou záložnou jednotkou zelenej energie pre domácnosť.
