Deye SG06LP1 vs SG05LP1: Porovnanie jednofázového hybridného meniča

Čím sa séria SG06LP1 líši?

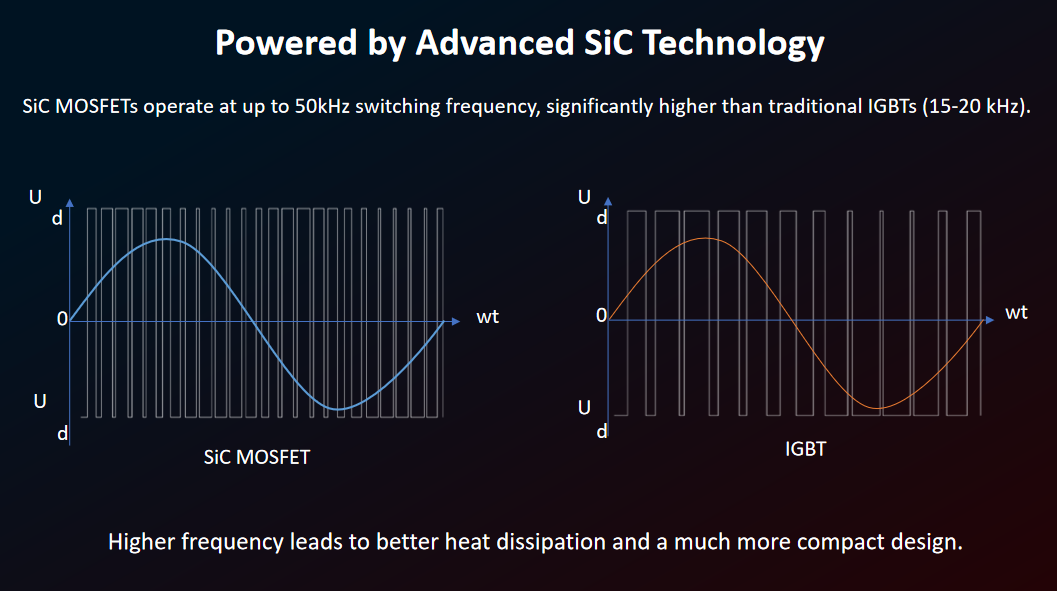

Veľkosť jednofázového hybridného meniča bola diktovaná tým, koľko tepla dokážu prepustiť jeho spínacie komponenty. Séria SG06LP1 od spoločnosti Deye mení túto rovnicu nahradením tradičných IGBT MOSFETmi z karbidu kremíka (SiC), ktoré prepínajú až 50 kHz v porovnaní s 15-20 kHz typickými pre konštrukcie založené na IGBT.

Vyššia spínacia frekvencia znamená, že vnútorné filtračné komponenty meniča – tlmivky, kondenzátory – sa môžu značne zmenšiť, pričom stále vytvárajú čistý výstupný tvar vlny. Menej tepla generovaného za cyklus tiež znižuje veľkosť chladiča potrebného na udržanie chladenia jednotky.

Praktický výsledok sa zobrazí priamo na hárku so špecifikáciami: jednofázové nízkonapäťové hybridné solárne invertory postavené na tejto platforme SiC dosahujú približne o 0,6 % vyššiu účinnosť pri znížení hmotnosti až o 42 % pri porovnateľných výkonových menovitých hodnotách.

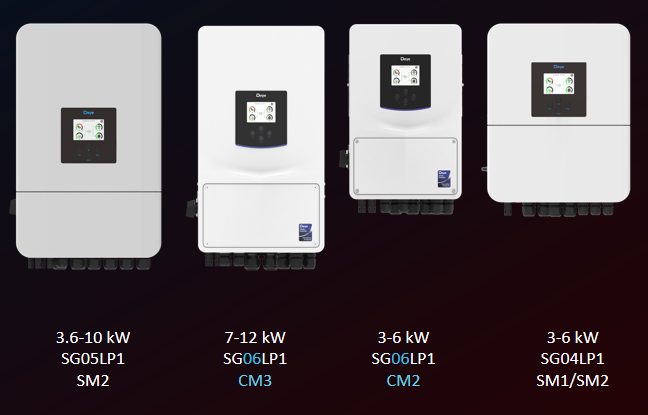

Kompletná ponuka na prvý pohľad

Séria SG06LP1 je rozdelená do dvoch výkonových pásiem. Modely s výkonom 3 – 6 kW (SG06LP1-CM2) sa zameriavajú na menšie rezidenčné inštalácie, zatiaľ čo modely s výkonom 7 – 12 kW (SG06LP1-CM3) pokrývajú väčšie domy alebo menšie komerčné zaťaženie. Oba sedia vedľa staršej série SG05LP1, ktorá zostáva k dispozícii s výkonom 3,6-10 kW, a série SG04LP1 na základnej úrovni 3-6 kW.

Tu záleží na konvencii pomenovania. CM2 a CM3 označujú nové riadiace dosky na báze SiC, zatiaľ čo SM1/SM2 označuje staršiu platformu IGBT, ktorá sa stále predáva pod označením SG04LP1 a SG05LP1. Vedieť, na ktorú príponu sa pozeráte, vám povie, ktorú generáciu internej elektroniky si skutočne kupujete.

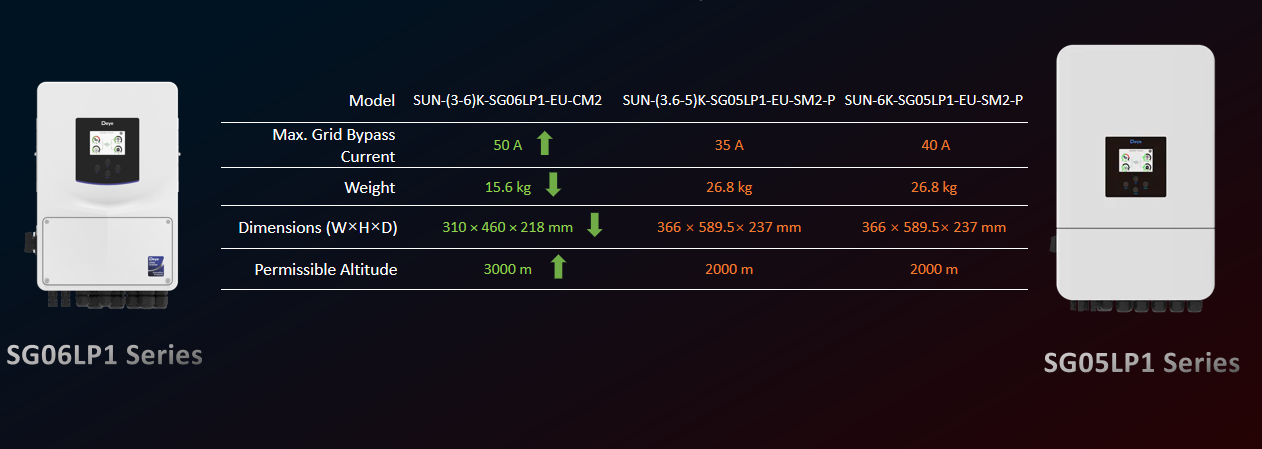

3-6 kW Modely: SG06LP1-CM2 vs SG05LP1-SM2

Na základnej úrovni výkonu je generačná medzera najväčšia vo fyzickej stope. SUN-(3-6)K-SG06LP1-EU-CM2 váži 15,6 kg , oproti 26,8 kg pre oba varianty SG05LP1-SM2-P — rozdiel viac ako 11 kg na jednotkách vykonávajúcich rovnakú prácu.

Rozmery sa riadia rovnakým vzorom: 310 × 460 × 218 mm pre CM2 oproti 366 × 589,5 × 237 mm pre modely SM2-P. To je podstatne menšia plocha pre nástenné inštalácie, kde je tesný priestor v skrini alebo technickej miestnosti.

Dve ďalšie čísla oddeľujú tieto modely nad rámec veľkosti. Maximálny prúd bypassu siete na CM2 dosahuje 50A, pred 35A (3,6-5K variant) a 40A (6K variant) na jednotkách SM2-P – relevantné pre inštalácie, ktoré očakávajú vyššie prenosové zaťaženie siete. Prípustná nadmorská výška sa vyšplhá aj od 2000m do 3000 m , čo je dôležité pre horské lokality alebo lokality vo vysokých nadmorských výškach, kde sa zníženie zaťaženia stáva skutočným konštrukčným obmedzením.

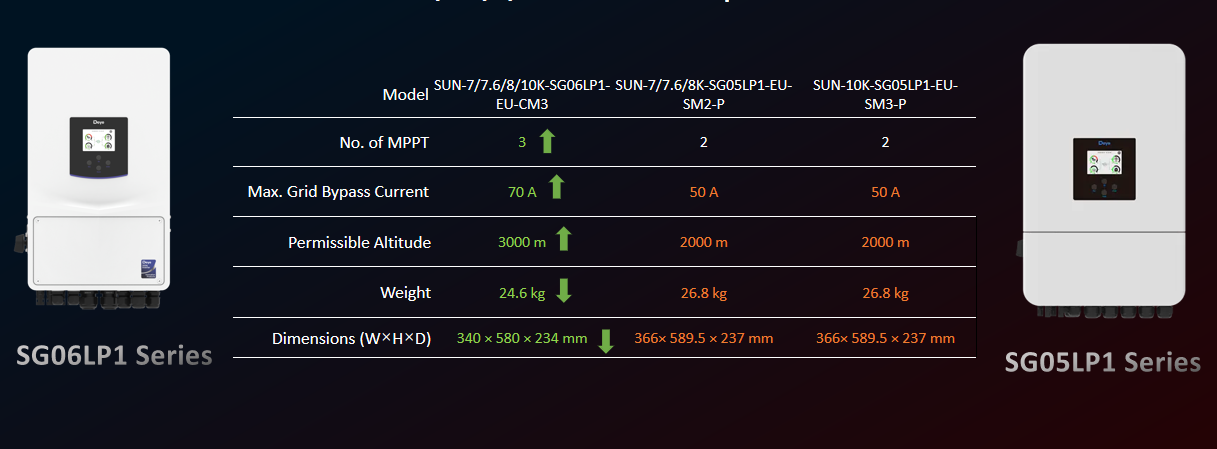

7-12 kW Modely: SG06LP1-CM3 vs SG05LP1-SM2/SM3

Rad SG06LP1-CM3, ktorý sa rozšíri až na úroveň 7-12 kW, pridáva schopnosť, ktorú SG05LP1 v tomto rozsahu neponúka: tretí sledovač MPP. Ak SUN-(7-8)K-SG05LP1-EU-SM2-P a SUN-10K-SG05LP1-EU-SM3-P bežia po 2 MPPT, CM3 beží 3 , čím sa otvárajú flexibilnejšie konfigurácie reťazcov pre polia rozdelené do viacerých strešných rovín alebo orientácií.

Obtokový prúd zaznamenáva rovnaký generačný skok, ktorý sa vyskytuje na nižšej úrovni: 70 A na CM3 oproti 50 A na oboch variantoch SG05LP1. Hmotnosť klesne z 26,8 kg na 24,6 kg a pôdorys sa zmenší z 366 × 589,5 × 237 mm na 340 × 580 × 234 mm. Prípustná nadmorská výška opäť stúpa na 3000 m, čo zodpovedá zlepšeniu, ktoré bolo zaznamenané na modeloch CM2 s menším výkonom.

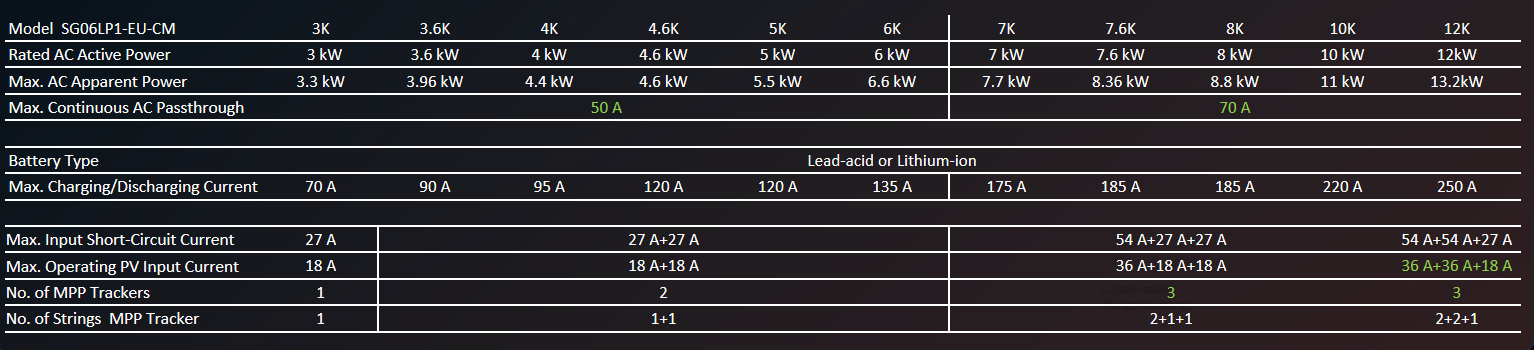

Úplná referenčná tabuľka špecifikácií

Okrem hlavných porovnaní, kompletný rad SG06LP1-EU-CM zahŕňa desať výkonových tried od 3K do 12K, pričom všetky zdieľajú rovnakú kompatibilitu s olovenými alebo lítium-iónovými batériami. Počet sledovačov MPP sa škáluje s výkonom: konfigurácie s jedným sledovačom prebiehajú cez modely 3-6K, dva sledovače pokrývajú jednotky 3,6K-6K a tri sledovače sa objavujú od 7K.

Nabíjací a vybíjací prúd neustále stúpa v celom rozsahu, od 70 A na modeli 3K až po 250 A na vlajkovej lodi 12K. Maximálny prevádzkový PV vstupný prúd sleduje podobnú krivku a dosahuje 36A 36A 18A na 12K jednotke vďaka jej trojstopému dizajnu. Pre každého, kto plánuje rozloženie reťazcov, je táto tabuľka najrýchlejším spôsobom kontroly ako kapacita sledovania MPP ovplyvňuje možnosti zapojenia predtým, než sa zaviažete ku konkrétnemu modelu.

Výber medzi SG06LP1 a SG05LP1

Pre väčšinu nových inštalácií je séria SG06LP1 papierovo schopnejšou voľbou: ľahší, menší, vyšší obtokový prúd a – na úrovni 7 kW plus – ďalší sledovač MPP. Séria SG05LP1 má stále zmysel tam, kde ešte nie je k dispozícii na sklade séria CM, alebo kde inštalatér už má náhradné diely a pozná platformu SM.

Nadmorská výška sa oplatí označiť samostatne. Projekty nad 2000 m nemajú možnosť SG05LP1, ktorá by spĺňala toto hodnotenie v rámci tohto súboru údajov – povolená nadmorská výška SG06LP1 3 000 m sa stáva skôr náročnou požiadavkou ako príjemnou záležitosťou. Okrem toho sa často rozhoduje o tom, aká je hodnota úspor inštalačného priestoru a priestoru pre obtok v pomere k dostupnosti komponentov. Nie každý projekt potrebuje najnovšiu platformu, ale výber meniča správnej veľkosti pre záťaž záleží viac ako naháňať sa za modelom s najvyšším hodnotením na poličke.
