Čo je to Grid-Tie invertor?

Solárne panely vyrábajú elektrinu jednosmerný prúd (DC), ale váš dom, kancelária a rozvodná sieť bežia na striedavý prúd (AC). Túto medzeru premosťuje sieťový menič. Prevádza jednosmerný výstup vášho solárneho poľa na striedavý prúd kompatibilný so sieťou, synchronizuje tento výstup s napätím a frekvenciou siete a riadi tok elektriny medzi vaším systémom a sieťou.

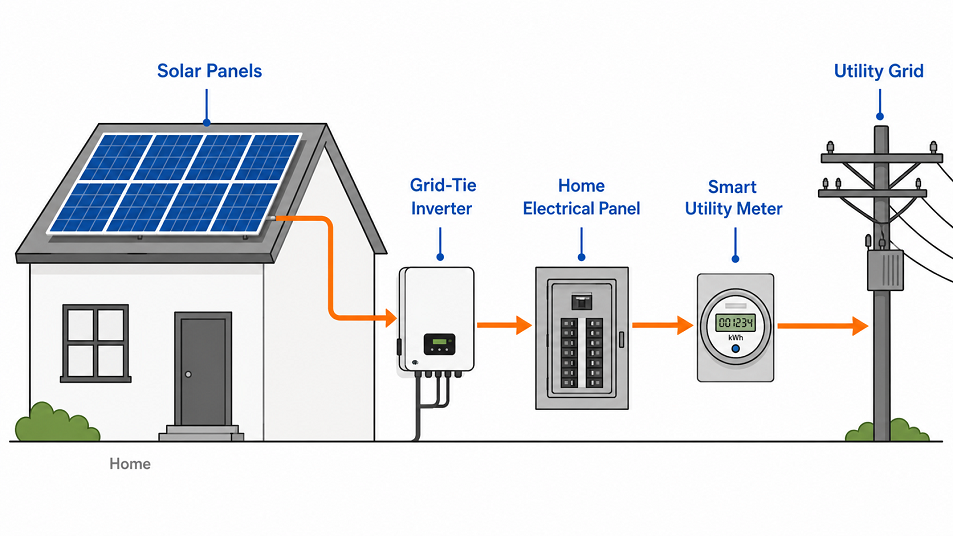

Typická on-grid solárna inštalácia pozostáva z troch základných prvkov: FV pole, ktoré zachytáva slnečné svetlo sieťové invertory pre rezidenčné a komerčné solárne systémy ktoré premieňajú a riadia energiu, a obojsmerný inteligentný merač, ktorý presne zaznamenáva, koľko energie odoberáte zo siete a koľko späť vyvážate. Na rozdiel od systémov mimo siete, ktoré sa spoliehajú na batériové banky, aby fungovali nezávisle, nastavenie viazané na sieť používa sieť ako vyrovnávaciu pamäť – čerpá z nej, keď solárny výkon klesne, a dodáva prebytočnú energiu späť, keď produkcia prevyšuje dopyt.

Táto architektúra robí systémy viazané na sieť nákladovo najefektívnejším a najrozšírenejším typom solárnej inštalácie, najmä v mestských a prímestských oblastiach so stabilným prístupom k sieti. Na udržanie nepretržitého napájania nie je potrebné drahé batériové úložisko a hospodárnosť sa ďalej zlepšuje prostredníctvom programov čistého merania, ktoré pripisujú používateľom elektrinu, ktorú vracajú do siete.

Ako funguje Grid-Tie invertor

Vysokoúčinné FV panely generovať jednosmerný prúd, ktorého napätie a prúd sa plynule menia s intenzitou slnečného svetla, teplotou a tieňovaním. Prvou úlohou meniča je upraviť tento kolísavý vstup na niečo stabilné a použiteľné. Vstupný stupeň interne filtruje surový jednosmerný prúd, invertorový mostík používa vysokorýchlostné spínacie tranzistory (zvyčajne IGBT) na simuláciu tvaru striedavého prúdu a výstupný filter vyhladzuje výsledok do čistej sínusovej vlny, ktorá zodpovedá štandardom siete.

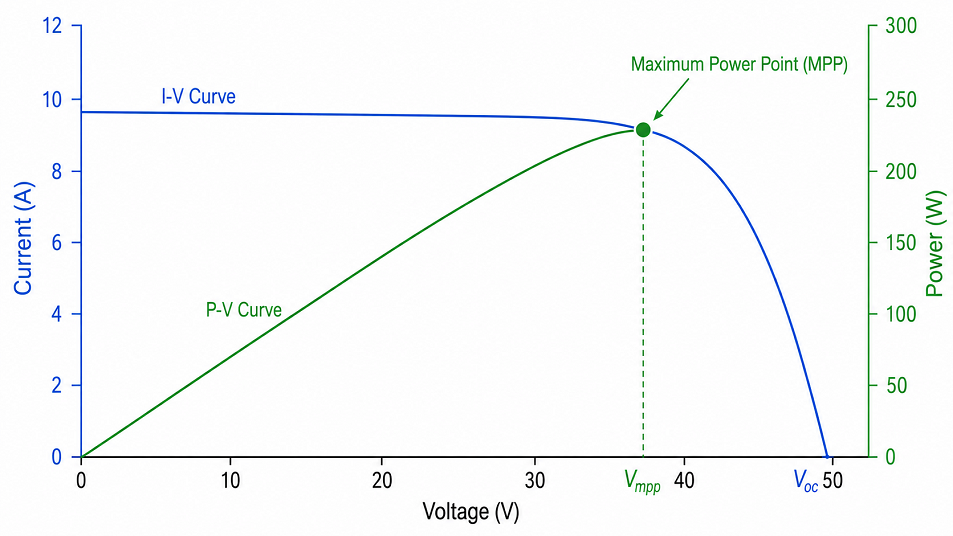

Paralelne s týmto procesom konverzie prebieha sledovanie maximálneho bodu výkonu (MPPT). Solárne panely nepracujú na pevnom výkone – ich výkonová krivka sa posúva v závislosti od podmienok a vždy existuje jedna špecifická kombinácia napätia a prúdu, ktorá poskytuje najvyšší možný výkon. Algoritmy MPPT nepretržite vzorkujú pole panelov a upravujú prevádzkový bod meniča tak, aby zostal na vrchole. V praxi môže dobre implementovaný systém MPPT získať späť niekoľko percentuálnych bodov energie, ktorá by sa inak stratila pri suboptimálnych podmienkach panela, najmä v systémoch s čiastočným zatienením alebo so zmiešanou orientáciou panelov.

Treťou a z hľadiska bezpečnosti najdôležitejšou funkciou je synchronizácia siete. Predtým, ako menič odošle jeden watt, musí sa zablokovať na sieťovom napätí, frekvencii a fáze. Akýkoľvek nesúlad by spôsobil rušenie alebo v najhoršom prípade by poškodil zariadenie. Moderné invertory dosahujú toto uzamknutie v priebehu niekoľkých sekúnd po spustení a nepretržite monitorujú parametre siete. Ak dôjde k výpadku siete – kvôli poruche, údržbe alebo výpadku – invertor zaznamená stratu a okamžite vypne výstup. Toto ochrana proti ostrovom zabraňuje systému v náhodnom napájaní vedení, o ktorých pracovníci verejných služieb predpokladajú, že sú bez napätia, a je to povinná funkcia v rámci každého hlavného štandardu prepojenia sietí na celom svete.

Typy Grid-Tie invertorov

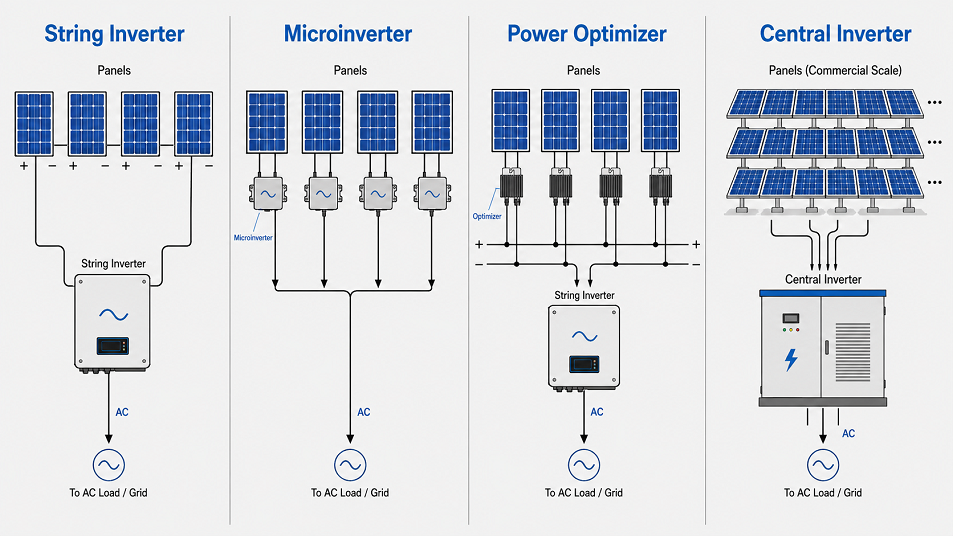

Nie všetky meniče majú rovnakú architektúru. Správna topológia závisí od veľkosti vášho systému, rozloženia strechy, podmienok tienenia a rozpočtu. Každý zo štyroch hlavných typov vytvára rôzne kompromisy medzi cenou, výkonom a flexibilitou.

Pre väčšinu bytových inštalácií v Európe zostávajú reťazcové invertory predvolenou voľbou – ide o vyspelú technológiu, jednoduchú inštaláciu a dobrú podporu. Mikro invertory pre optimalizáciu na úrovni panelov sú čoraz populárnejšie pre domy s vikiermi, komínmi alebo šikmými strechami, kde sa nedá vyhnúť tieneniu. Optimalizátory napájania zaujímajú praktickú strednú cestu: poskytujú výkon MPPT na úrovni panela pri nižších celkových nákladoch ako úplný mikroinvertorový systém, pričom udržiavajú hlavný konverzný hardvér centralizovaný.

Kľúčové špecifikácie a funkcie na porovnanie

Údajové listy meničov môžu byť husté, ale niekoľko špecifikácií riadi väčšinu rozhodovania pre rezidenčných aj komerčných kupujúcich.

Efektívnosť je percento vstupného výkonu jednosmerného prúdu úspešne prevedené na použiteľný výstup striedavého prúdu. Väčšina kvalitných sieťových invertorov dosahuje špičkovú účinnosť medzi 97 % a 98,5 %. Užitočnejšou referenčnou hodnotou je vážená hodnota efektívnosti – buď európska efektívnosť (η_EU) alebo efektívnosť CEC používaná v Kalifornii – pretože tieto zohľadňujú zmeny v úrovni výstupu v reálnom svete a nie len vykazovanie najlepšieho vrcholu. Rozdiel účinnosti 0,5 % v rámci 10 kW systému sa premieta do merateľného vplyvu na ročný výnos.

Počet kanálov MPPT je dôležitejší, než si mnohí kupujúci uvedomujú. Invertor s jedným MPPT zaobchádza s celým radom ako s jednou elektrickou jednotkou, takže tienenie alebo znečistenie na jednom reťazci ovplyvňuje všetko. Invertory s dvoma alebo viacerými nezávislými vstupmi MPPT umožňujú samostatnú optimalizáciu rôznych strešných sekcií – alebo reťazcov s rôznym počtom panelov. Pre akúkoľvek inštaláciu s viac ako jednou strechou sa dôrazne odporúča multi-MPPT.

Krytie IP a rozsah prevádzkových teplôt určujú, či je možné menič namontovať vonku. Jednotky s krytím IP65 sú utesnené proti prachu a tryskajúcej vode, vhodné na montáž na stenu. Jednotky IP20 alebo IP21 musia byť chránené pred poveternostnými vplyvmi. V európskom podnebí, kde sa teploty môžu pohybovať medzi -20 °C v zime a 60 °C na južne orientovanej stene v lete, si pred špecifikovaním overte prevádzkový rozsah meniča pri plnom výkone.

Komunikačné rozhrania — Wi-Fi, Ethernet, RS485 alebo Modbus — určujú, ako sa menič integruje s monitorovacími platformami a systémami energetického manažmentu budovy. Pre rezidenčných používateľov zvyčajne postačuje cloudové monitorovanie prostredníctvom aplikácie v smartfóne. Komerčným operátorom umožňuje konektivita RS485 alebo Modbus integráciu so systémami SCADA na mieste a automatické upozorňovanie na poruchy.

Finančné a environmentálne výhody

Najpriamejším finančným prínosom solárneho systému napojeného na sieť je zníženie elektriny nakupovanej od spoločnosti. Počas denných hodín solárna výroba kompenzuje spotrebu v reálnom čase. Akýkoľvek prebytok prúdi do siete a väčšina európskych krajín má nejakú formu kompenzácie za tento vývoz – buď pevnú výkupnú tarifu, čisté meranie alebo stimul pre vlastnú spotrebu.

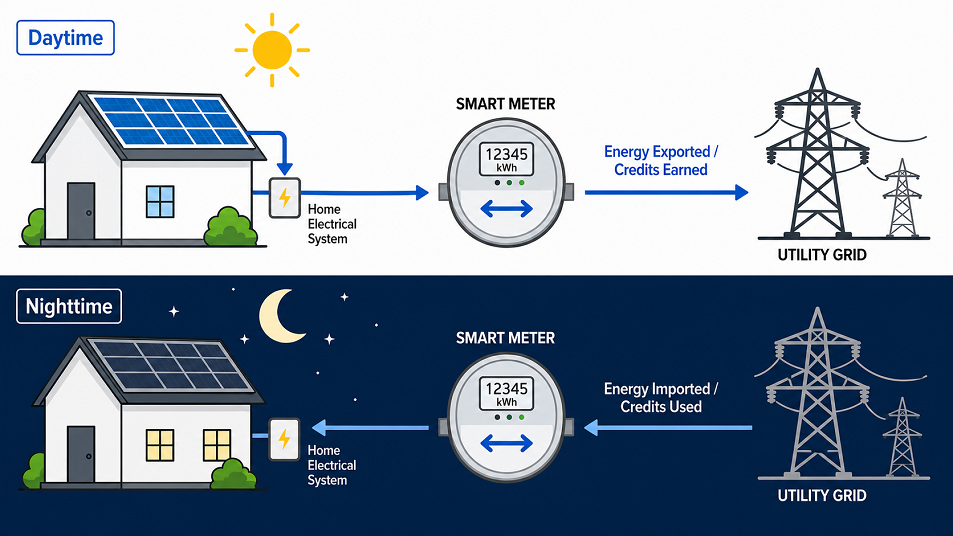

V rámci typickej schémy čistého merania váš inteligentný merač zaznamenáva energiu, ktorú odoberáte zo siete, aj energiu, ktorú vyvážate. V čase fakturácie sa vyvezené množstvo pripíše na vašu spotrebu, čím sa zníži čistý objem, za ktorý platíte. Moderné obojsmerné inteligentné merače zvládajú toto účtovanie automaticky a presne – na rozdiel od starších analógových meračov s rotujúcim kotúčom, ktoré nahradili. V mesiacoch, keď je solárna výroba vysoká a dopyt domácností je mierny, je možné znížiť účet za elektrinu v sieti takmer na nulu.

Environmentálny prípad je jednoduchý. Každá kilowatthodina generovaná solárnym systémom viazaným na sieť premiestni kilowatthodinu, ktorá by sa inak vyrobila tepelnou výrobou – uhlia, plynu alebo ropy – v sieti. Počas životnosti systému 25 rokov vykompenzuje typická rezidenčná inštalácia s výkonom 8 kW v strednej Európe približne 150 – 200 ton CO₂ v závislosti od uhlíkovej intenzity miestnej siete. Pre podniky s povinnosťou podávať správy o udržateľnosti poskytuje solárna energia viazaná na sieť merateľné a overiteľné zníženie emisií v rozsahu 2.

Stabilita nákladov na energiu je druhoradým, no čoraz viac ceneným prínosom. Tarify za elektrinu v Európe boli v posledných rokoch veľmi nestále. Solárna inštalácia s invertorom viazaným na sieť uzamkne časť vašej dodávky energie s takmer nulovými marginálnymi nákladmi, čím poskytuje určitý stupeň izolácie od budúceho zvýšenia taríf. Pre používateľov, ktorí chcú túto ochranu ešte rozšíriť, je prechod na hybridný invertor s batériovým úložiskom logickým ďalším krokom – a mnohé reťazcové invertory na dnešnom trhu sú navrhnuté tak, aby akceptovali prídavné úložisko bez potreby úplnej výmeny systému.

Rezidenčné vs. komerčné inštalácie

Sieťové meniče slúžia obom trhom, ale požiadavky sa výrazne líšia, keď prejdete cez základnú konverznú funkciu.

Rezidenčné systémy v Európe sa zvyčajne pohybujú od 3 kW do 20 kW, ktoré sú pokryté jedným alebo malým počtom jednofázových alebo trojfázových reťazcových invertorov. Dimenzovanie je zvyčajne jednoduché: prispôsobte menovitý striedavý výkon meniča 80–110 % špičkového jednosmerného výkonu poľa. Mierne poddimenzovanie - známe ako DC predimenzovanie - je bežnou praxou, pretože solárne panely zriedka produkujú svoj menovitý špičkový výkon súčasne a zlepšuje účinnosť meniča pri čiastočnom zaťažení, ktoré prevláda väčšinu dňa. Ak sa plánuje budúce rozšírenie, vyberte invertor s svetlým priestorom na jeho DC vstupe alebo navrhnite systém tak, aby bolo možné paralelne pridať druhú jednotku. náš rezidenčné fotovoltaické súpravy pre domáce inštalácie sú vopred prispôsobené kapacite meniča, aby sa toto rozhodnutie zjednodušilo.

Komerčné inštalácie prinášajú ďalšiu zložitosť. Systémy nad 100 kW vo všeobecnosti vyžadujú trojfázové centrálne invertory, formálne dohody o pripojení k sieti s prevádzkovateľom distribučnej siete (PDS) a inžinierske odhlásenie nastavení ochranného relé. Požiadavky na monitorovanie sú tiež náročnejšie: správcovia zariadení zvyčajne potrebujú informačné panely v reálnom čase, automatické upozornenia na chyby a historické údaje o výnosoch na podávanie správ o výkonnosti. Pokročilé monitorovacie platformy môžu integrovať údaje o solárnej výrobe so systémami správy energie budov, čo umožňuje automatizované stratégie prepínania záťaže, ktoré zvyšujú podiel vlastnej spotreby solárnej elektriny a ďalej znižujú náklady na dovoz do siete.

Oba segmenty ťažia z rovnakých základných finančných stimulov – znížené účty za elektrinu, príjem z vývozu a potenciálna oprávnenosť na zelené tarify alebo certifikáty udržateľnosti – ale časový harmonogram návratnosti a vhodná architektúra meniča sa natoľko líšia, že rezidenčné a komerčné projekty by sa mali špecifikovať oddelene.

Inštalácia, údržba a odstraňovanie problémov

Inštalácia sieťového meniča zahŕňa živé AC pripojenia a formálny oznamovací alebo schvaľovací proces s prevádzkovateľom miestnej distribučnej siete. Vo väčšine európskych krajín musí túto prácu vykonať certifikovaný elektrikár alebo licencovaný solárny inštalatér. Vlastná inštalácia je v niektorých jurisdikciách technicky uskutočniteľná, ale zvyčajne ruší záruku výrobcu, nemusí spĺňať požiadavky poisťovateľa a na niektorých trhoch nie je jednoducho povolená bez schválenia PDS, ktoré predložil kvalifikovaný odborník.

Každodenná údržba je v porovnaní s väčšinou elektrických zariadení minimálna. Pre väčšinu inštalácií postačuje pravidelná vizuálna kontrola – kontrola korózie, nezvyčajných zvukov z chladiacich ventilátorov a potvrdenie, že sú zachované vetracie medzery okolo jednotky. Aktualizácie firmvéru vydané výrobcom by sa mali použiť, keď sú dostupné, pretože často riešia aktualizácie súladu s kódom siete a vylepšenia algoritmu MPPT. Údaje z monitorovania sú najspoľahlivejším systémom včasného varovania: trvalý pokles špecifického výnosu (kWh na kWp) v porovnaní so sezónnou základnou hodnotou je zvyčajne prvým príznakom vznikajúcej chyby, či už v striedači, elektroinštalácii alebo samotných paneloch.

Bežné poruchové stavy a ich pravdepodobné príčiny: menič, ktorý sa ráno nepodarí naštartovať napriek slnečnému žiareniu, zvyčajne indikuje načítanie sieťového napätia alebo frekvencie mimo akceptačného okna meniča – predtým, ako predpokladáte poruchu hardvéru, skontrolujte, či nie je ovplyvnené aj susedné napájanie. Opakované výpadky prepätia na AC strane sú bežné v oblastiach s vysokým prienikom slnečného žiarenia na slabú sieť a môžu vyžadovať úpravu nastavení jalového výkonu meniča alebo krivky odozvy napätia po konzultácii s PDS. Výpadky komunikácie ovplyvňujúce vzdialené monitorovanie sú zvyčajne problémom s konfiguráciou siete Wi-Fi alebo siete a nie hardvérovou chybou a riešia sa kontrolou nastavení smerovača alebo prepnutím na káblové ethernetové pripojenie.

Bezpečnostné normy a súlad

Grid-tie invertory fungujú na križovatke súkromných solárnych systémov a verejnej elektrickej siete, a preto podliehajú niektorým z najprísnejšie testovaných noriem v oblasti výkonovej elektroniky. Súlad nie je voliteľný – energetické spoločnosti odmietnu žiadosť o pripojenie k sieti pre každý invertor, ktorý nemôže preukázať súlad s platnými normami, a poistné zmluvy pre solárne inštalácie to zvyčajne tiež vyžadujú.

Pre severoamerické trhy , dve základné požiadavky sú UL 1741 a IEEE 1547. UL 1741 je produktová bezpečnostná norma pokrývajúca elektrický, mechanický a tepelný dizajn meničov, konvertorov a regulátorov nabíjania používaných v distribuovanej výrobe. Vyžaduje testovanie ochrany proti ostrovčekom, nadprúdovú ochranu a detekciu zemných porúch. IEEE 1547 stanovuje požiadavky na prepojenie a interoperabilitu na systémovej úrovni – definuje, ako musí menič reagovať na odchýlky napätia a frekvencie v sieti, a špecifikuje komunikačné protokoly, ktoré umožňujú prevádzkovateľom verejných služieb monitorovať a v prípade potreby obmedzovať aktíva distribuovanej výroby.

Pre európske trhy , ekvivalentný rámec je postavený na IEC 62116 a EN 50549. IEC 62116 je medzinárodný testovací postup pre preventívne opatrenia proti ostrovčekom v interaktívnych fotovoltaických meničoch. Definuje najhorší scenár testu – vyváženú rezonančnú záťaž navrhnutú na udržanie ostrova – a vyžaduje, aby menič zistil stav a odpojil sa do dvoch sekúnd. EN 50549 (časť 1 a 2) pokrýva širšie požiadavky na generátory pripojené k nízkonapäťovým a strednonapäťovým verejným distribučným sieťam vrátane kriviek odozvy napätia a frekvencie, schopnosti jalového výkonu a nastavenia ochranného relé rozhrania. Konkrétne v Nemecku platí VDE-AR-N 4105 pre nízkonapäťové pripojenia a pridáva národné požiadavky nad rámec európskej základnej línie. Invertory predávané v Európe by mali mať prehlásenia o zhode pre príslušné časti týchto noriem a inštalatéri by si mali overiť, či je konkrétny model na zozname zariadení schválených PDS predtým, ako sa zaviažu k návrhu.

Praktické informácie pre kupujúcich: vždy si overte, že menič, ktorý špecifikujete, má certifikáciu vyžadovanú vo vašej krajine, nielen všeobecnú značku CE. Značka CE na solárnom invertore potvrdzuje, že výrobca sám vyhlásil zhodu – sama o sebe nepotvrdzuje, že jednotka bola nezávisle testovaná podľa IEC 62116 alebo EN 50549. V prípade pochybností vyhľadajte skúšobné protokoly tretích strán od akreditovaných laboratórií alebo sa obráťte na Štandardná dokumentácia testu proti ostrovčekom IEC 62116 na IEEE Xplore pre celú technickú špecifikáciu.

Často kladené otázky

Môže sieťový menič fungovať počas výpadku prúdu?

Nie – nie bez dodatočného hardvéru. Štandardný sieťový invertor je zo zákona povinný vypnúť, keď zistí, že sieť stratila energiu. Toto vypnutie proti ostrovčeku chráni pracovníkov verejných služieb pred vedením pod napätím. Ak je prioritou záložné napájanie počas výpadkov, budete potrebovať buď hybridný menič s batériovým systémom, alebo samostatný záložný okruh mimo siete. Mnoho moderných reťazcových invertorov je navrhnutých s hybridnou cestou upgradu, takže to stojí za zváženie vo fáze návrhu, aj keď nepridávate úložisko okamžite.

Ako dlho vydrží striedač zapojený do siete?

Väčšina výrobcov poskytuje na reťazové invertory záruku 10 až 12 rokov s možnosťou predĺženej záruky na 20 rokov. Skutočná životnosť často presahuje záručnú lehotu — 15 až 20 rokov je reálny predpoklad pre kvalitnú jednotku inštalovanú na dobre vetranom mieste. Na mikroinvertory sa zvyčajne poskytuje 25-ročná záruka, ktorá zodpovedá očakávanej životnosti panelov, ktoré obsluhujú. Hlavnými opotrebiteľnými komponentmi reťazcových invertorov sú elektrolytické kondenzátory a chladiace ventilátory; ich výmena po 10 – 12 rokoch je nákladovo efektívny spôsob, ako predĺžiť životnosť.

Akú veľkosť meniča potrebujem pre bytový systém?

Praktickým východiskovým bodom je prispôsobenie menovitého striedavého výkonu meniča približne 80 – 110 % špičkového jednosmerného výkonu vášho poľa. Panelové pole s výkonom 10 kWp sa zvyčajne spáruje s meničom s výkonom 9–10 kW. Mierne poddimenzovanie meniča (jednosmerné predimenzovanie) je bežné, pretože panely zriedka pracujú na svojej menovitej špičke súčasne a zlepšuje to účinnosť počas podmienok čiastočného zaťaženia, ktoré prevládajú počas väčšiny prevádzkového dňa. Váš solárny inštalatér by mal overiť túto veľkosť vzhľadom na vašu špecifickú orientáciu strechy, údaje o miestnom ožiarení a akékoľvek tieniace faktory.

Je sieťový invertor rovnaký ako hybridný?

Nie. Sieťový menič pripája vaše solárne pole k sieti a nezahŕňa správu batérie. Hybridný invertor pridáva batériové rozhranie s jednosmerným prúdom, čo umožňuje systému ukladať prebytočnú slnečnú energiu na použitie v noci alebo počas výpadkov. Hybridné meniče sú drahšie a o niečo zložitejšie na inštaláciu, ale ponúkajú väčšiu energetickú nezávislosť a odolnosť. Ak si nie ste istí, čo je pre vašu situáciu to pravé, začnite so systémom viazaným iba na sieť a neskôr sa inovujte ako schodná cesta – za predpokladu, že pôvodný menič je navrhnutý tak, aby akceptoval prídavný modul batérie.

Aké certifikácie by som mal hľadať pri kúpe sieťového striedača v Európe?

Minimálne hľadajte zhodu s IEC 62116 (testovací postup proti ostrovčekom), EN 50549-1 (požiadavky na nízkonapäťové pripojenie) a národným sieťovým kódom, ktorý platí vo vašej krajine — VDE-AR-N 4105 v Nemecku, G98/G99 vo Veľkej Británii alebo ekvivalentom. Správy o testoch tretích strán od akreditovaného laboratória poskytujú väčšiu istotu ako vlastné vyhlásenie výrobcu. Váš PDS môže tiež viesť zoznam schváleného vybavenia; kontrola pred dokončením špecifikácie produktu zabráni oneskoreniam vo fáze schvaľovania pripojenia k sieti.

Ako môžem monitorovať výkon svojho striedača?

Väčšina moderných meničov obsahuje vstavané monitorovanie cez Wi-Fi alebo Ethernet, pričom údaje sú prístupné cez aplikáciu výrobcu alebo webový portál. Kľúčové metriky, ktoré je potrebné sledovať, sú denný a mesačný energetický výnos (kWh), špičkový výstupný výkon a špecifický výnos (kWh na inštalovaný kWp) v porovnaní s miestnymi údajmi o žiarení. Trvalý pokles špecifického výnosu – skôr než absolútny výstup, ktorý sa prirodzene mení podľa ročných období – je najspoľahlivejším indikátorom systémového problému. Pri komerčných inštaláciách umožňuje pripojenie RS485 alebo Modbus integráciu s platformami správy energie tretích strán pre pokročilejšiu analýzu a automatizované vykazovanie.

Úplný prehľad dostupných modelov v rôznych výkonových triedach a konfiguráciách fáz nájdete na našej stránke kompletný rad solárnych invertorov — alebo kontaktujte náš technický tím a požiadajte o odporúčanie návrhu systému prispôsobené vašej lokalite.
