Technické porovnanie modelov hybridných invertorov Deye: Sun-8K-SG02LP1-EU-AM2 vs Sun-8K-SG05LP1-EU VS SUN-8K-SG05LP1-EU-SM2

V vyvíjajúcej sa slnečnej krajine zohráva návrh meniča kľúčovú úlohu pri celkovej účinnosti systému, bezpečnosti a použiteľnosti systému. Tento článok poskytuje podrobné technické porovnanie troch modelov hybridných invertorov DEYE 8KW-SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU a SUN-8K-SG05LP1-EU-SM2-pomáhajú dizajnérom a inštalatérom systému pri výbere najvhodnejšiu voľbu.

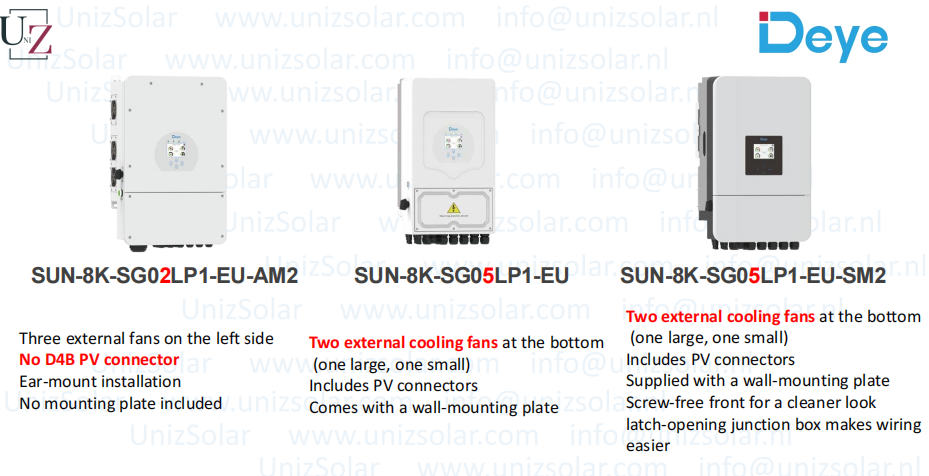

1. Chladenie a vzhľad
Sun-8K-SG02LP1-EU-AM2 obsahuje tri vonkajšie chladiace ventilátory na ľavej strane. Podporuje inštaláciu uší a vylučuje zadnú montážnu dosku. Najmä nezahŕňa konektory PV D4B.

Sun-8K-SG05LP1-EU používa dva chladiace ventilátory namontované na dne (1 veľký 1 malý) a obsahuje konektory PV. Dodáva sa s doskou natiahnutím steny.

Sun-8K-SG05LP1-EU-SM2 tiež prijíma nastavenie duálneho spodného FAN. Zlepšuje pohodlie estetiky a inštalácie pomocou predného krytu otvárania na západky a zahrnutím dosky na upevnenie steny.

2. Elektrický vstup a konfigurácia PV
Všetky tri modely zdieľajú rovnaký maximálny vstupný vstup do PV 26 26 A a podporujú vstupy reťazca 2 2 2 2 PV, čo zabezpečuje flexibilitu v konfigurácii solárneho poľa.

3. Vnútorná štruktúra a návrh obvodu
Sun-8K-SG02LP1-EU-AM2 vyniká s dvoma portami IKT, PV rýchleho pripojenia a dvoma rozhraniami rýchleho zaostrenia. Zahŕňa jeden pomocný napájací zdroj VDC a poskytuje vylepšenú izoláciu a dosky vodiča cez platformu SG05. Opätovne však používa dosku Wi-Fi.

Sun-8K-SG05LP1-EU obsahuje jeden port IKT a používa konektory D4B (MC4). Chýbajú mu porty s rýchlym vylučovaním a neobsahuje pomocný výstup 12 V.

Sun-8K-SG05LP1-EU-SM2 stavia na SG05LP1-EU, ktorý si zachováva jeden port IKT, konektory D4B a dva porty s rýchlym výkladom. Zahŕňa 12 VDC pomocný výstup a zavádza ovládací prvok DIP-SWITCH na porte ATS pre väčšiu flexibilitu konfigurácie.

4. PCB a architektúra dosiek
Sun-8K-SG02LP1-EU-AM2 ponúka ďalšiu izoláciu a dosky vodičov v porovnaní s SG05. Modul Wi-Fi sa opätovne používa, nie je novo integrovaný.

Sun-8k-SG05LP1-EU používa základný zásobník DPS SG05 bez ďalších vylepšení.

Sun-8K-SG05LP1-EU-SM2 zdieľa hlavnú architektúru s SG05, ale zahŕňa nové hlavné ovládanie, LCD a ďalšie pomocné dosky, pričom štandardne podporuje doska DRM.

5. Veľkosť a hmotnosť
SG02LP1-EU-AM2 je najväčší a najťažší pri 420 × 670 × 233 mm a 35,6 kg.

SG05LP1-EU je kompaktnejšia pri 330 × 580 × 232 mm s hmotnosťou 24,9 kg.

SG05LP1-EU-SM2 patrí medzi dva pri 366 × 589,5 × 237 mm, s hmotnosťou 26,8 kg.

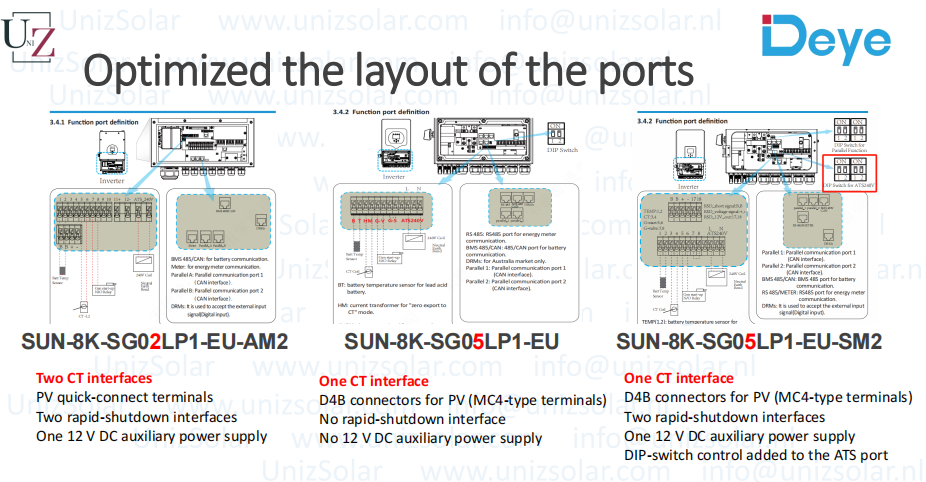

6. Rozloženie portov a návrh rozhrania

Tri modely ukazujú významný rozptyl rozloženia portov a podpory rozhrania CT:

SG02LP1-EU-AM2 má dve CT rozhrania, PV rýchle pripojenie terminálov a dva porty s rýchlym výkladom s 12 V pomocným výstupom.

SG05LP1-EU podporuje jedno rozhranie CT, konektory D4B a chýba mu rýchle skrútenie a pomocný výkon.

SG05LP1-EU-SM2 sa na tomto vylepšuje s jedným rozhraním CT, konektormi D4B, dvoma rýchlymi portmi, 12 V pomocným napájaním a integráciou DIP-SWITCH na porte ATS.

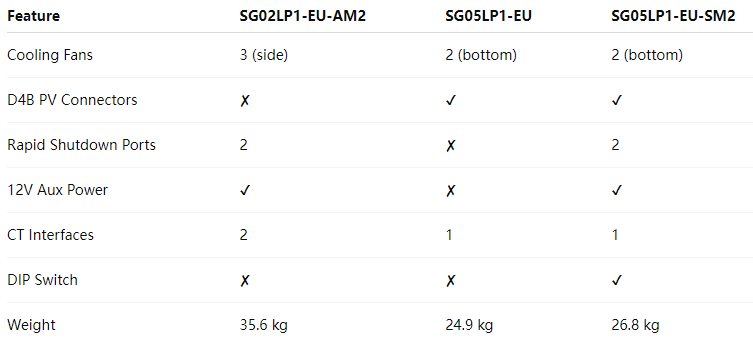

Záver

Odporúčanie:

SG02LP1-EU-AM2 je ideálny pre pokročilú izoláciu, dvojité meranie CT a systémy vyžadujúce výstup AUX 12V a vylepšené ovládanie portov.

SG05LP1-EU je ľahšia a základnejšia možnosť vhodná pre inštalácie s menším počtom pomocných potrieb.

SG05LP1-EU-SM2 zasiahne rovnováhu s vylepšenými funkciami, vylepšenou kontrolou a lepšou estetikou-vylepšuje ho najmodernejší model pre všeobecné aplikácie.
