Vysvetlenie 314Ah článkov: Ako séria Deye GE-F dosiahne 8 000+ cyklov

Prichádzajú vysokokapacitné články s kapacitou 314 Ah: Ako séria Deye GE-F dosahuje životnosť 8 000 cyklov

Čísla životnosti cyklu v údajovom liste batérie majú tendenciu sa po chvíli rozmazávať – 6 000, 8 000, 10 000, všetky sedia približne v rovnakom susedstve „dosť dlho“. To, čo ich v skutočnosti oddeľuje, je len zriedka samotná chémia. Fosforečnan lítno-železitý je už roky predvolenou chémiou C&I. Rozdiel je v architektúre buniek: koľko článkov sedí v balíku, koľko prúdu nesie každý z nich a ako sa cez ne rovnomerne šíri teplo. To je príbeh za 314 Ah článkom napájajúcim Deye's malé riešenia C&I ESS , a to je dôvod, prečo je séria vonkajších batériových skríň GE-F128/F240/F256 dimenzovaná na 8 000 cyklov pri 0,5 °C a 25 °C až po 70 % konca životnosti.

Od 100 Ah do 314 Ah: Menej článkov, menej bodov zlyhania

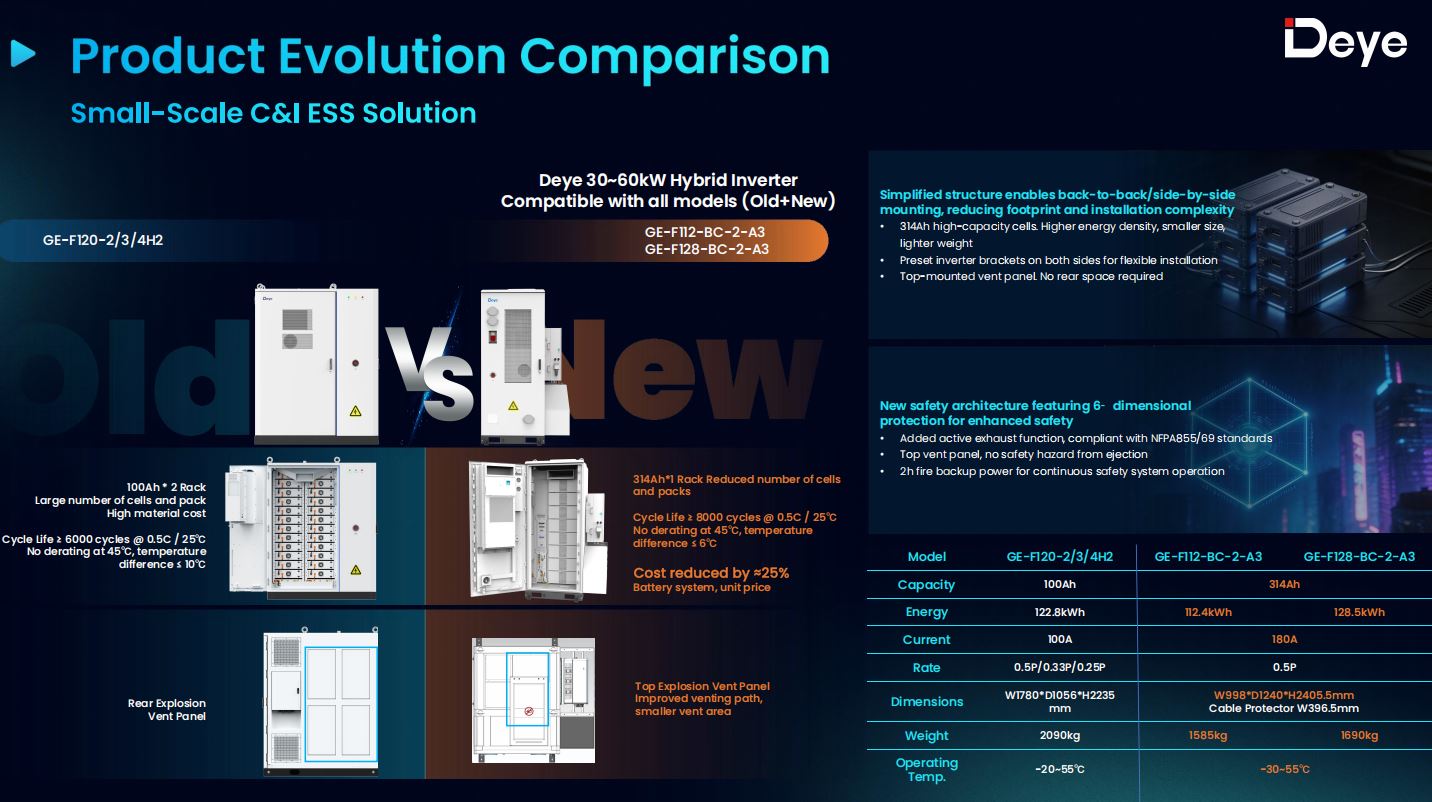

Skriňa predchádzajúcej generácie Deye, GE-F120-2/3/4H2, zostavila svoj balík z 100 Ah článkov usporiadaných do hĺbky dvoch stojanov. Dosiahnutie hodnoty využiteľnej energie znamenalo poskladať veľké množstvo samostatne menších článkov, čím sa znásobí počet sériových/paralelných pripojení, prípojnicových spojov a zvarov vo vnútri balenia – z ktorých každý je bodom potenciálneho odporu a každý odporový bod generuje teplo pri zaťažení.

Séria GE-F to zlučuje do jedného článku s kapacitou 314 Ah na pozíciu, zapojeného 1P16S do modulu 51,2 V, 16,08 kWh. Skriňa GE-F128 potrebuje len 8 týchto modulov na dosiahnutie 128,5 kWh; GE-F256 potrebuje 16 na dosiahnutie 257,23 kWh. Menej väčších článkov znamená jednoduchší vnútorný zväzok, menej spojov, ktoré sa pokazia počas 10-ročnej záručnej doby, a – pretože výrobné a montážne náklady s dielom počítajú viac ako hrubá kapacita – zhruba o 25 % nižšiu jednotkovú cenu na platforme GE-F128 a približne o 15 % nižšiu na platforme GE-F240/256 v porovnaní so starším dizajnom.

Čo v skutočnosti znamená „8 000 cyklov“.

Hodnotenie nie je číslo z marketingového kola – prichádza so špecifickými testovacími podmienkami: Rýchlosť nabíjania/vybíjania 0,5 °C, okolitá teplota 25 °C, cyklus na 70 % kapacity na konci životnosti . Toto je priemyselný štandardný spôsob stanovenia životnosti cyklu a je priamo porovnateľný s hodnotením predchádzajúcej generácie článkov 6 000 cyklov pri rovnakých podmienkach 0,5 C/25 °C. Nárast menovitých cyklov o 33 % pri rovnakej rýchlosti vybíjania z článku so zhruba trojnásobnou kapacitou na jednotku poukazuje skôr na skutočne odlišný vnútorný dizajn než na voľnejší testovací štandard.

V praxi to znamená, že pri jednom úplnom cykle za deň funguje 8 000 cyklov na približne 21 – 22 rokov, kým sa jednotka zníži na 70 % svojej pôvodnej kapacity – čo je oveľa viac ako 10-ročná záručná doba skrinky a dostatok priestoru na to, aby väčšina operátorov C&I odstúpila alebo obnovila prevádzku z iných dôvodov, ako je degradácia batérie.

Tepelný dizajn za hodnotením

Tvrdenia o životnosti cyklu sa rýchlo rozpadajú, ak je balenie horúce alebo nerovnomerne, pretože nerovnomerná teplota článkov je jedným z najrýchlejších spôsobov, ako urýchliť degradáciu najhorúcejších článkov v zásobníku. Práve tu robí architektúra chladenia série GE-F skutočnú prácu za číslom životnosti.

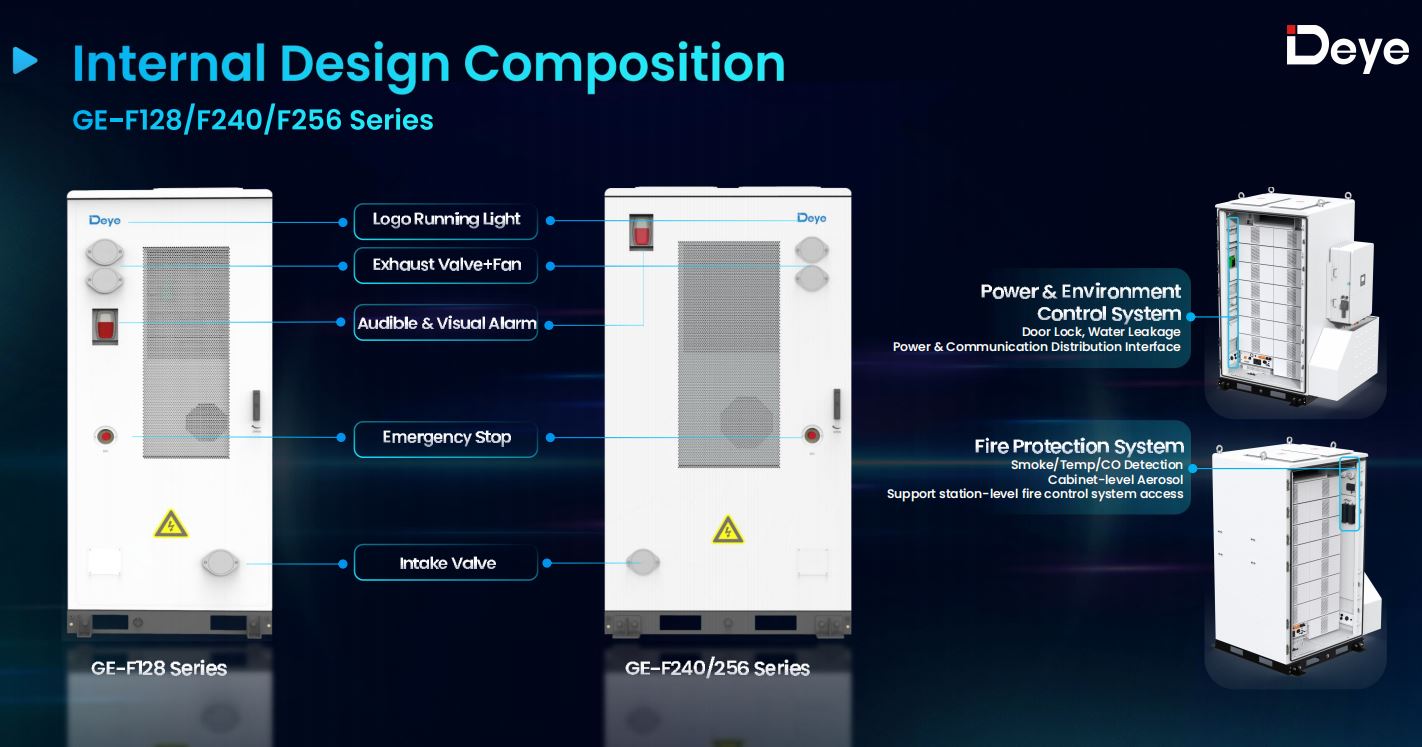

Každá skriňa používa trojúrovňové – článok, modul, balenie – presne simulované klimatizačné potrubie, poháňané 3kW klimatizáciou na GE-F128 a 5kW jednotkou na GE-F240/256. Výsledkom je maximálny teplotný rozdiel medzi bunkami 6 °C , z 10°C oproti predchádzajúcej generácii, bez zníženia výkonu až do 45°C okolia. Užšie tepelné rozpätie znamená, že každá bunka v balení starne približne rovnakou rýchlosťou, a nie hŕstka horúcich miest, ktoré sa predčasne opotrebujú a znížia celkovú využiteľnú kapacitu balenia dlho predtým, ako sa zvyšok buniek blíži ku koncu životnosti.

180A nepretržite, 285A špičkový — bez mimoriadneho zníženia výkonu

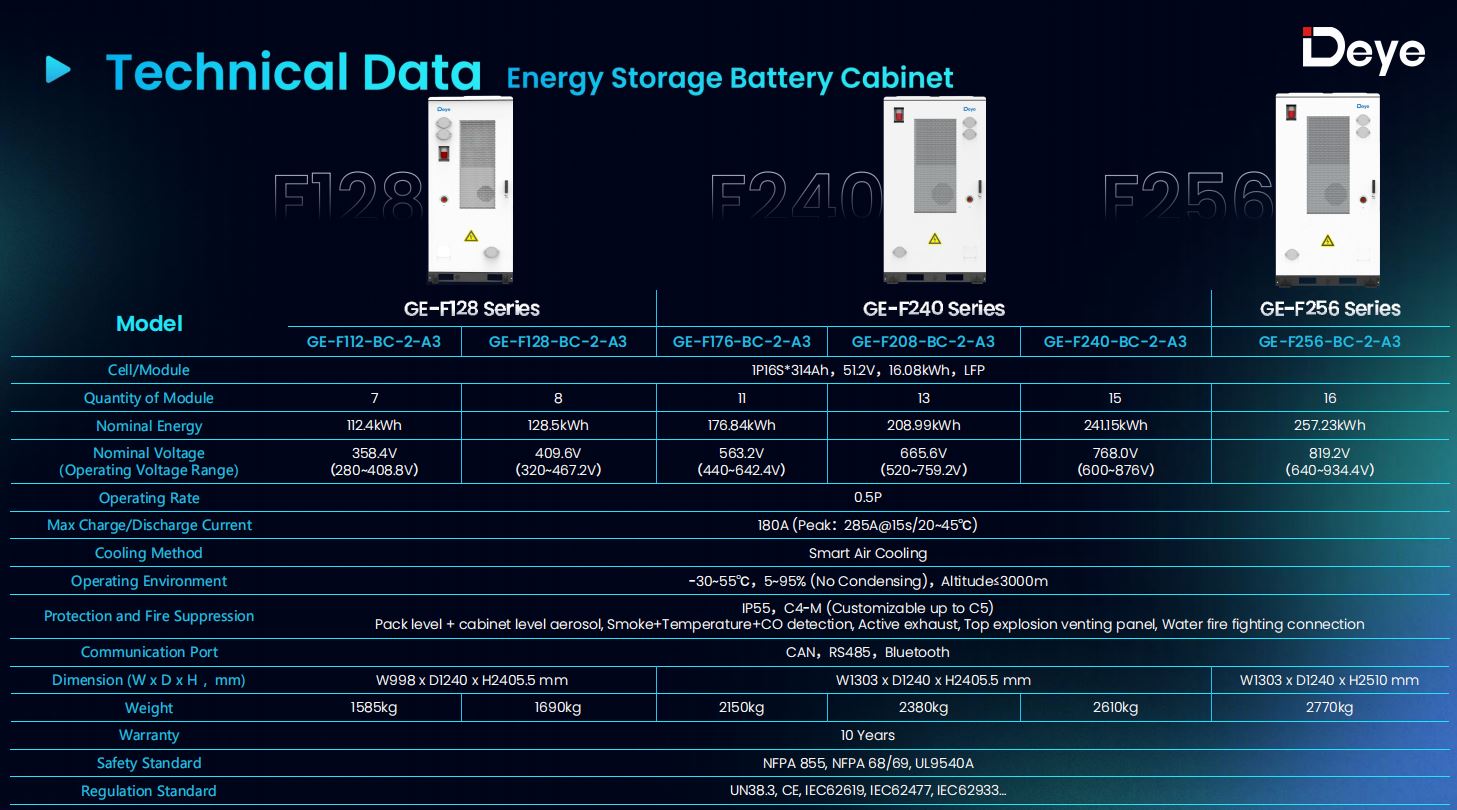

Väčšie bunky tiež zvyšujú strop toho, koľko prúdu môže balenie zvládnuť bez toho, aby neúmerne zaťažovali jednotlivé bunky. Každá skrinka v sérii GE-F – od 112,4 kWh GE-F112 až po 257,23 kWh GE-F256 – zdieľa rovnakú aktuálnu obálku: 180 A nepretržite, vrchol 285 A počas 15 sekúnd pri 20–45 °C pri prevádzkovej rýchlosti 0,5P. Táto konzistencia je dôležitá pre návrh systému, pretože to znamená, že platia rovnaké predpoklady nabitia a vybitia, či už projekt začína s jednou skriňou GE-F128 alebo sa rozšíri na viacskriňovú zostavu GE-F256.

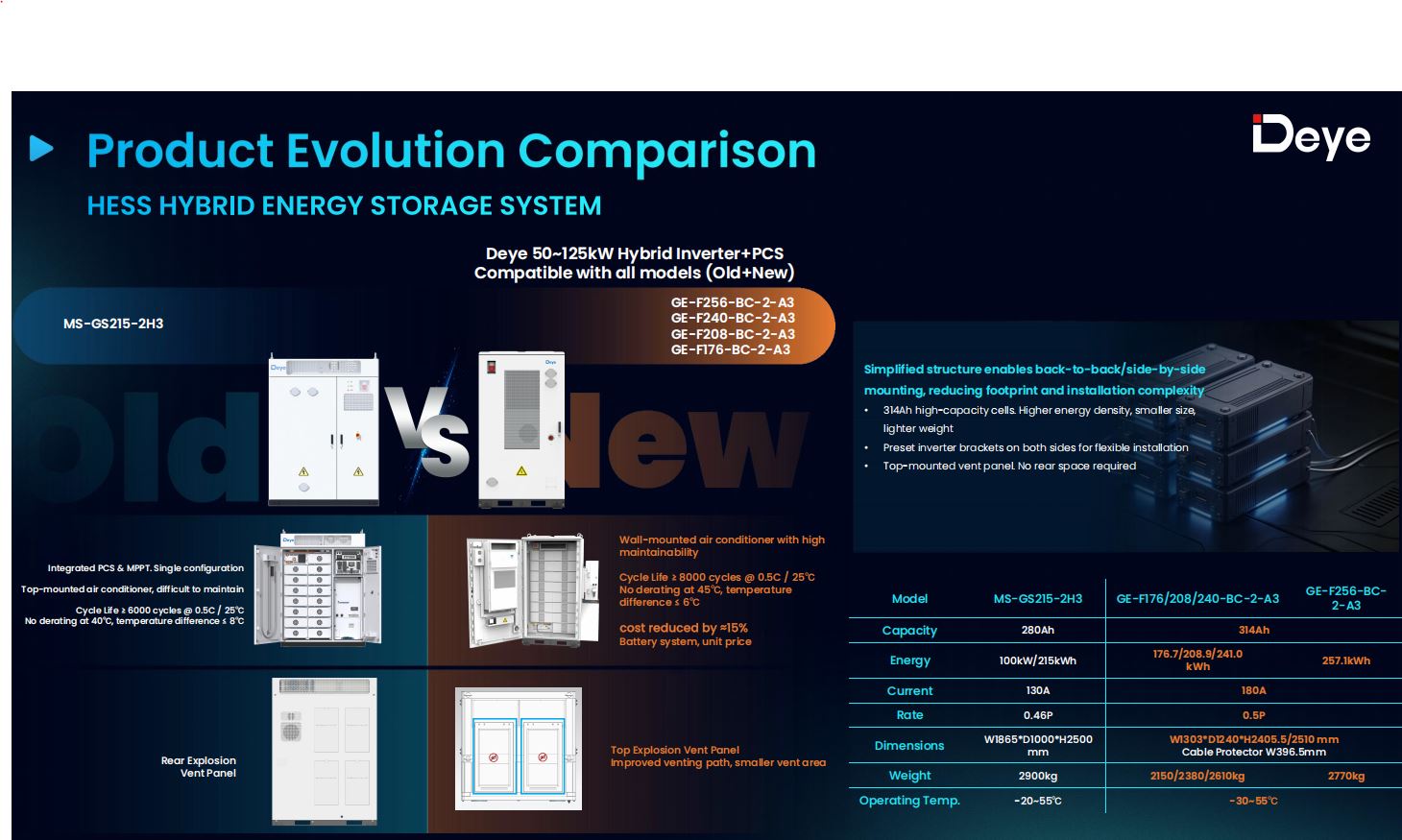

Pre porovnanie, konkurenčné vzduchom chladené skrine postavené na článkoch s nižšou kapacitou (zvyčajne 280 Ah) zvyčajne dosahujú 130 – 140 A, so širšími teplotnými rozptylmi a nižšími prahmi bez zníženia výkonu okolo 40 °C. Medzera sa stáva hmatateľnou na horúcej streche alebo nakladacej rampe uprostred letného popoludnia – jeden systém má plný menovitý výkon, druhý potichu škrtí.

Jedna bunka, šesť konfigurácií skriniek

Pretože každá skriňa GE-F je vyrobená z rovnakého modulu 16,08 kWh, hodnotenie 8 000 cyklov platí jednotne pre celú zostavu a nie je to hlavná hodnota pre jednu vlajkovú loď SKU:

• The Vonkajšia batériová skriňa GE-F112/128 — 112,4 kWh a 128,5 kWh, zostavené zo 7 alebo 8 modulov
• The Séria vonkajších batériových skríň GE-F240/256 — pokrývajúce GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) a GE-F256 (257,23 kWh), od 11 do 16 modulov

Všetkých šesť konfigurácií má rovnakú 10-ročnú záruku a rovnaké certifikácie UN38.3, CE, IEC62619, IEC62477 a IEC62933, takže výber úrovne kapacity je čisto otázkou energetických požiadaviek miesta – nie je to kompromis oproti kvalite článkov alebo očakávanej životnosti.

Čo to znamená pre 10-ročný výpočet TCO

Hodnotenie životnosti cyklu sa premietne do skutočných úspor iba vtedy, ak je spárované s nižšími vstupnými nákladmi a chladiacim systémom, ktorý skutočne dokáže splniť požiadavku bez zníženia výkonu v teréne – inak je to laboratórne číslo. V sérii GE-F sú všetky tri zoradené: architektúra článkov s kapacitou 314 Ah znižuje jednotkové náklady o 15 – 25 % v závislosti od veľkosti skrinky, teplotný rozptyl 6 °C chráni hodnotu 8 000 cyklov pred znížením degradácie horúcim miestom a prah bez zníženia výkonu pri 45 °C znamená, že počet menovitých cyklov je skôr dosiahnuteľný, než len v reálnych vonkajších podmienkach.

Pre systémových integrátorov dimenzovaných na 100–300 kWh batériový systém skladovania energie pre projekt C&I , táto kombinácia posúva výpočet z „ktorá batéria je dnes najlacnejšia“ na „ktorá batéria má ešte zmysluplnú kapacitu v roku 15“. Prinajmenšom na papieri je séria GE-F postavená tak, aby odpovedala na túto otázku priaznivo.
