Vonkajšia skriňa na batérie série Deye GE-F128/F240/F256: Malý sprievodca C&I ESS

Nový štandard pre malé a priemyselné skladovanie energie

Väčšina obchodných a priemyselných podnikov nepotrebuje batériový dvor v megawattovom rozsahu. Továreň, ktorá prevádzkuje najlepšie oholenie, nákupné centrum kompenzuje poplatky za dopyt alebo farmu, ktorá zálohuje kritickú záťaž, zvyčajne potrebuje niekde medzi 100 kWh a 300 kWh – dosť na to, aby to bolo dôležité, nie dosť na to, aby ospravedlnilo kvapalinu chladený kontajnerový systém s vlastnou údržbou. Tá medzera je presne tam, kde Vonkajšia batériová skriňa série Deye GE-F128/F240/F256 je umiestnená ako súčasť širšej rodiny malé riešenia C&I ESS .

Séria GE-F, postavená na lítium-železovom článku s kapacitou 314 Ah a spárovaná s hybridnými invertormi Deye s výkonom 30–125 kW alebo modulárnymi jednotkami PCS, komprimuje plnú šesťrozmernú bezpečnostnú architektúru, inteligentné chladenie vzduchu a až 10-jednotkové konštrukcie a do 10-jednotkovej konštrukcie aj paralelné rozšírenie do skríň.

Tri skrine, jedna platforma

Séria pokrývajúca tri fyzické veľkosti skriniek, z ktorých každá je ponúkaná vo viacerých energetických konfiguráciách postavených z rovnakého 16,08 kWh batériového modulu:

• Séria GE-F128 — desať Vonkajšia batériová skriňa GE-F112/128 , 112,4 kWh a 128,5 kWh, 7 alebo 8 modulov
• Séria GE-F240 (GE-F176 / GE-F208 / GE-F240) — súčasť Séria vonkajších batériových skríň GE-F240/256 , 176,84 kWh až 241,15 kWh, 11 až 15 modulov
• Séria GE-F256 — aj v rámci platformy GE-F240/256, 257,23 kWh, 16 modulov

Každý variant zdieľa rovnakú základnú bunku – 1P16S 314Ah LFP pack s napätím 51,2 V – vďaka čomu je ekosystémové príslušenstvo, komunikačný protokol a bezpečnostné systémy v rámci celej zostavy. Prevádzkové napätie sa pohybuje od 280 V na najmenšej konfigurácii až po 934,4 V na GE-F256 a každá skrinka podporuje veľkú nabíjačku/vybíjací prúd 180 A so špičkou 285 A po dobu 15 sekúnd.

Prečo 314Ah články menia ekonomiku

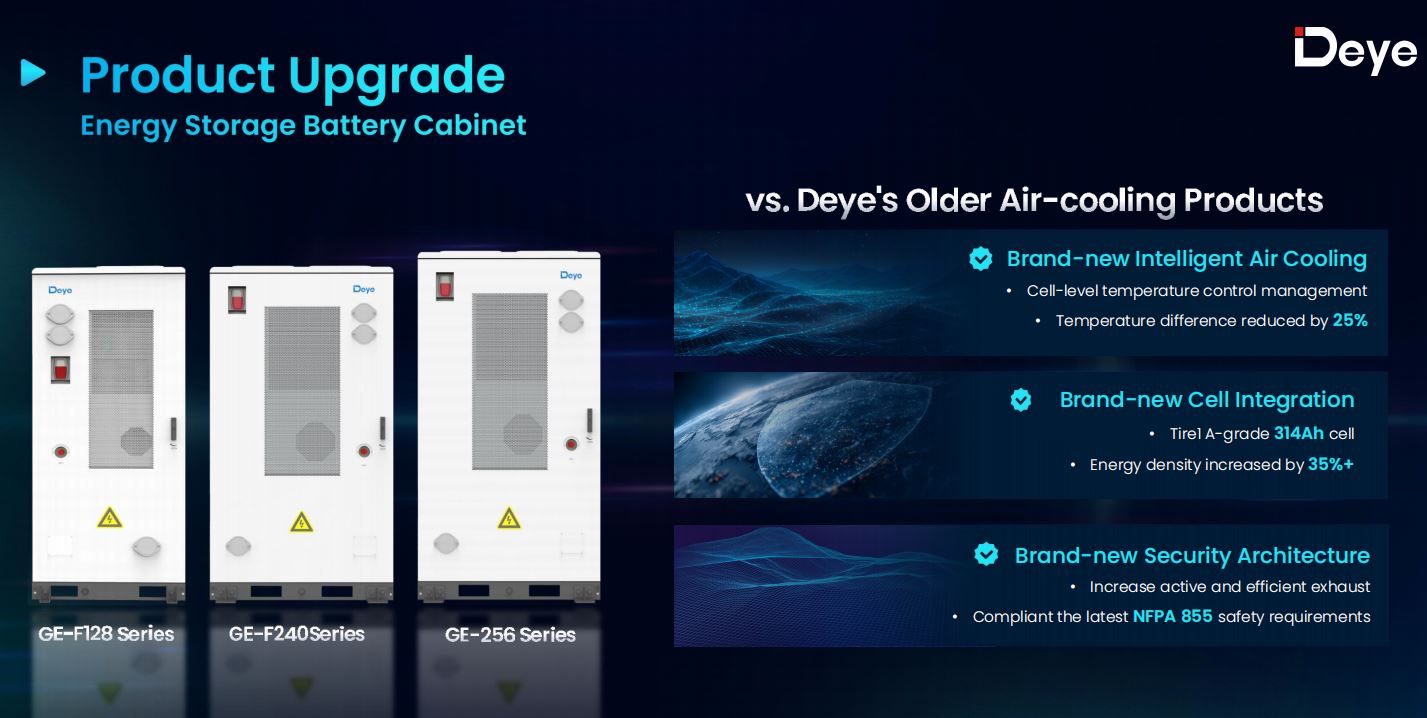

Prechod od predchádzajúcej generácie 100Ah článku k 314Ah článku nie je len zvýšenie kapacity. Menej väčších znamená menej pripojenia na úrovni článkov, menej potenciálnych bodov a jednoduchší interný káblový zväzok – čo je veľká časť toho, prečo cena jednotkovej ceny radu GE-F128 klesá zhruba o 25 % v porovnaní so staršími vzduchom chladenými skriňami Deye a približne o 15 % na väčšej platforme GE-F240/256.

Životnosť cyklu sa tiež zmysluplne zlepšuje. 314Ah článok je dimenzovaný na 8 000 cyklov pri 0,5 °C a 25 °C na 70 % konca životnosti, oproti 6 000 cyklom na článok predchádzajúcej generácie, bez zníženia výkonu pri 45 °C a rozdiel teplôt medzi bunkami udržiavanými v rozmedzí 6 °C – o 25 % užšie rozpätie, ako zvláda starší dizajn.

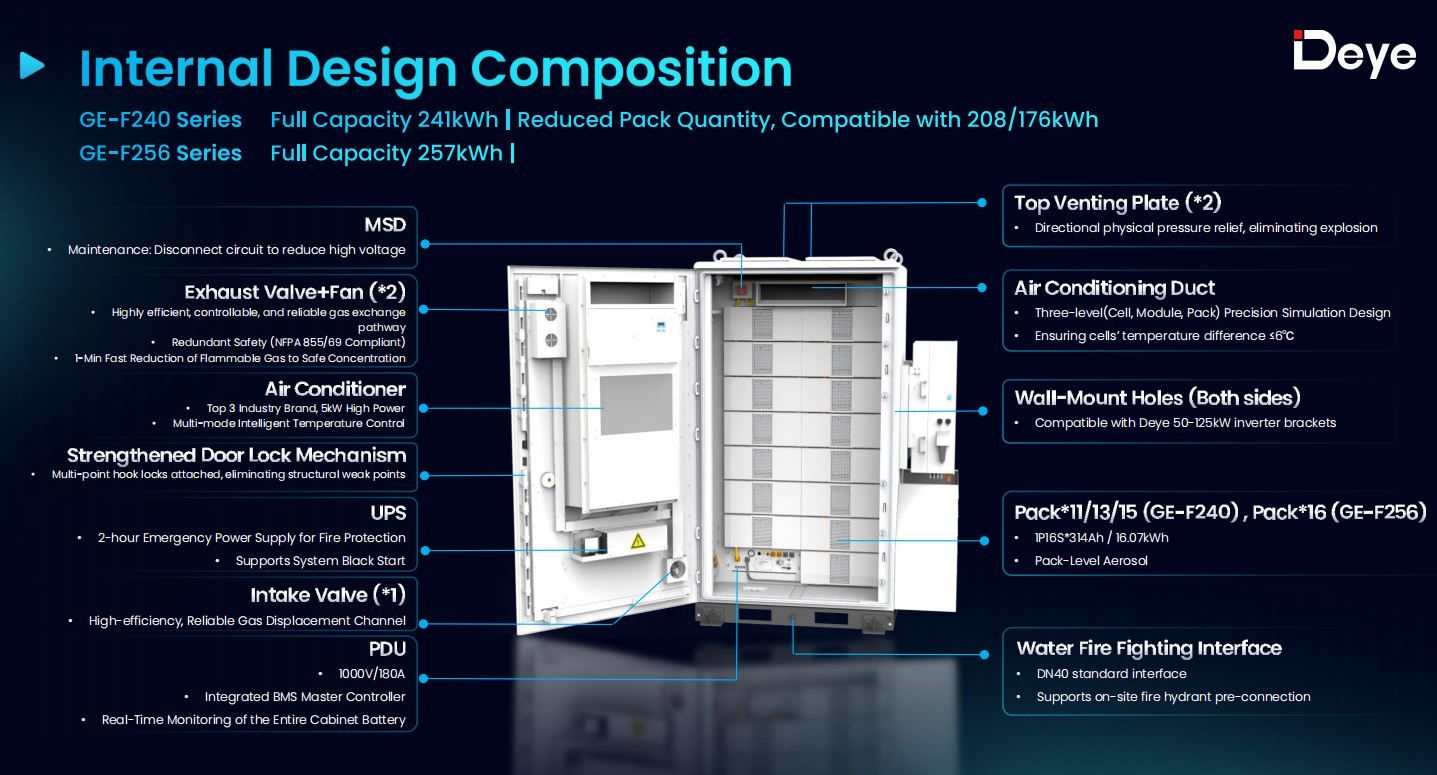

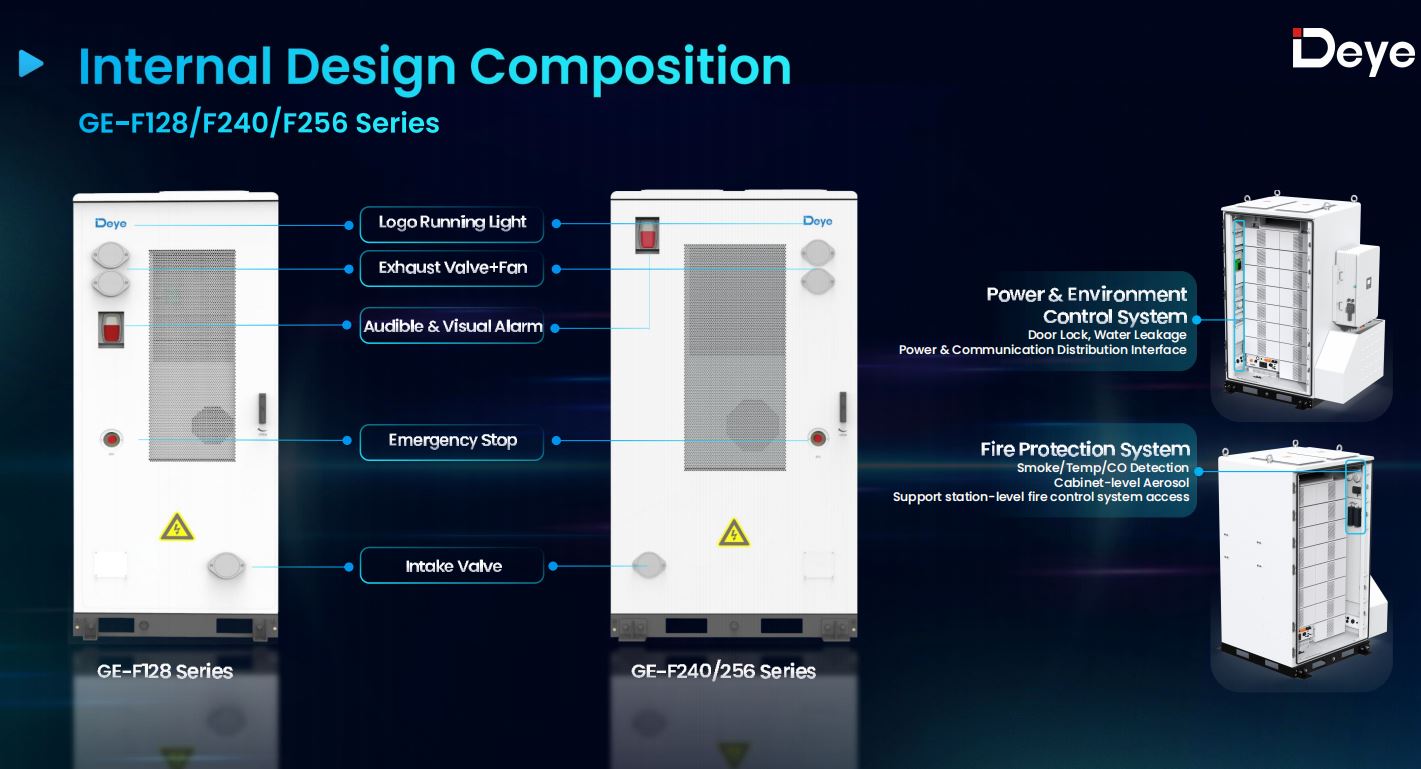

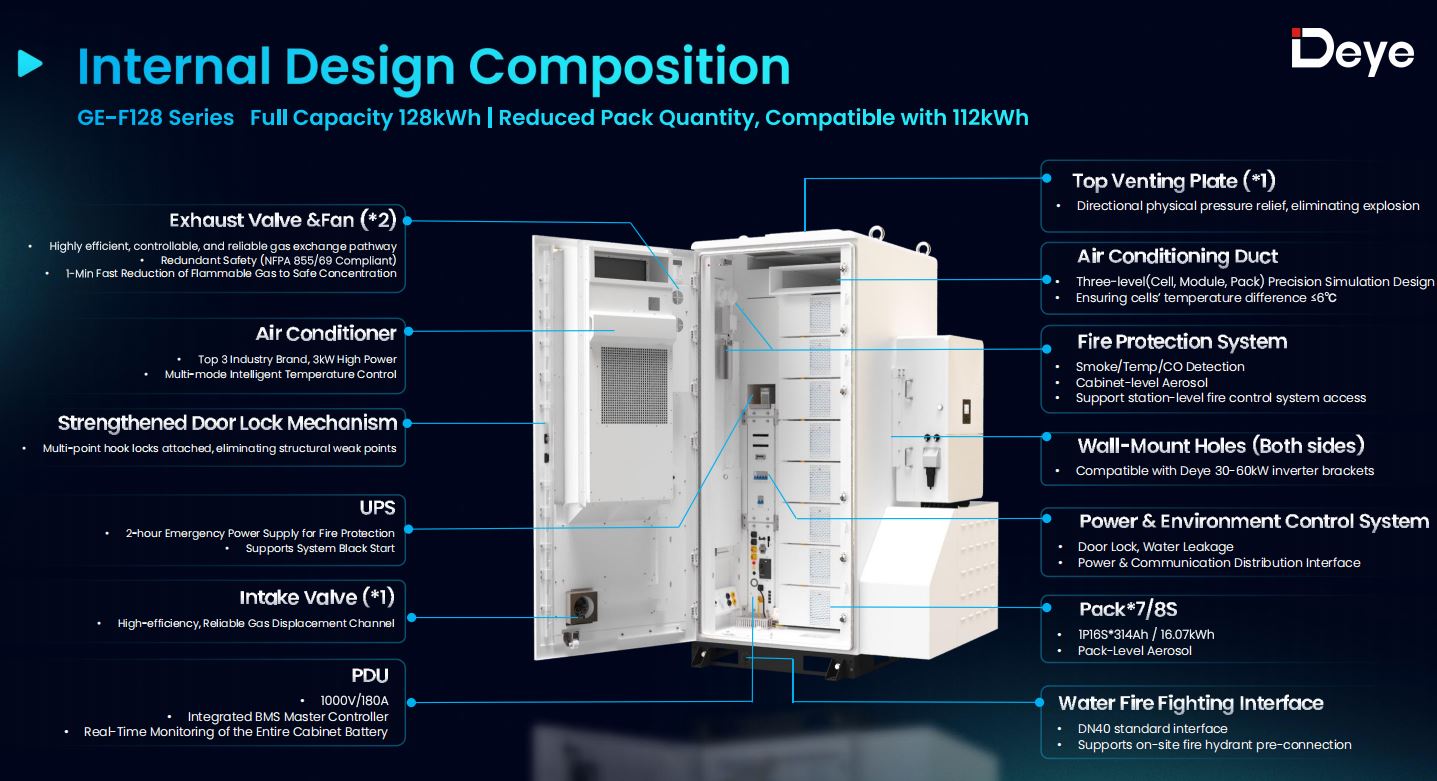

Šesťrozmerná bezpečnosť: D1 až D6

Batériové skrine, ktoré sú umiestnené vonku vedľa nakladacej rampy alebo továrenskej steny, nedostávajú luxus vyhradenej protipožiarnej miestnosti, takže bezpečnostný dizajn musí urobiť viac práce sám. Deye to štruktúruje do šiestich vrstiev, z ktorých každá rieši iný režim poruchy:

1. D1 – Elektrická izolácia , zabraňujúce šíreniu porúch medzi balíkmi
2. D2 – Fyzická/teplá izolácia medzi bunkami a modulmi
3. D3 – Aktívne vetranie , odstránenie horľavého plynu na bezpečne nemôže urobiť jednu minútu
4. D4 – Smerové odľahčenie výbuchu cez hornú odvzdušňovaciu dosku
5. D5 – Potlačenie aerosólu na úrovni aj skrinky
6. D6 – Vodné protipožiarne rozhranie , štandardná prípojka DN40 na predbežné pripojenie hydrantu na mieste

Jeden detail, ktorý stojí za to označiť pre každého, kto porovnáva technické špecifikácie: ventilácia výbuchu sedí top v skrini, nie vzadu. To je dôležité pri chrbtoch k sebe alebo vedľa seba, kde by bol zadný ventilačný panel buď zablokovaný, alebo by si potreboval dodatočný voľný priestor, ktorý miesto nemusí mať. Skriňa tiež obsahuje 2-hodinový núdzový zdroj podporovaný UPS, takže protipožiarny systém zostáva v prevádzke, aj keď je prerušené hlavné napájanie, a je v súlade s NFPA 855, NFPA 68/69 a UL9540A.

Inteligentné chladenie vzduchom bez penalizácie

Vzduchové chladenie má povesť toho, že v krátkom podnebí má problémy, z čoho zvyčajne pramení argument „chladenie kvapalinou len pre všetko vážne“. Séria GE-F to posúva späť s trojúrovňovým (článkom, modulom, zväzkom) precízne simulovaným klimatizačným potrubím, poháňaným najmodernejšou priemyselnou značkou klimatizácie s výkonom 3 kW na GE-F128 a 5 kW na GE-F240/256.

pretože je žiadny nižší výkon až do 45°C okolitá teplota – prahová hodnota, ktorú väčšina vzduchom chladených konkurentov bude najviac zasahovať, alebo naopak hodnoty iba tak širším rozptylom teploty. Vlastné porovnávacie údaje spoločnosti Deye uvádzajú niekoľko konkurenčných vzduchom chladených skríň na 40 °C pred spustením zníženia výkonu, s teplotnými rozdielmi 8–10 °C oproti 6 °C série GE-F. V prípade inštalácie na streche alebo nakladacej rampe v južnej Európe alebo na Strednom východe počas leta je táto medzera rozdielom medzi plným výkonom a systémom, ktorý poobede ticho škrtí.

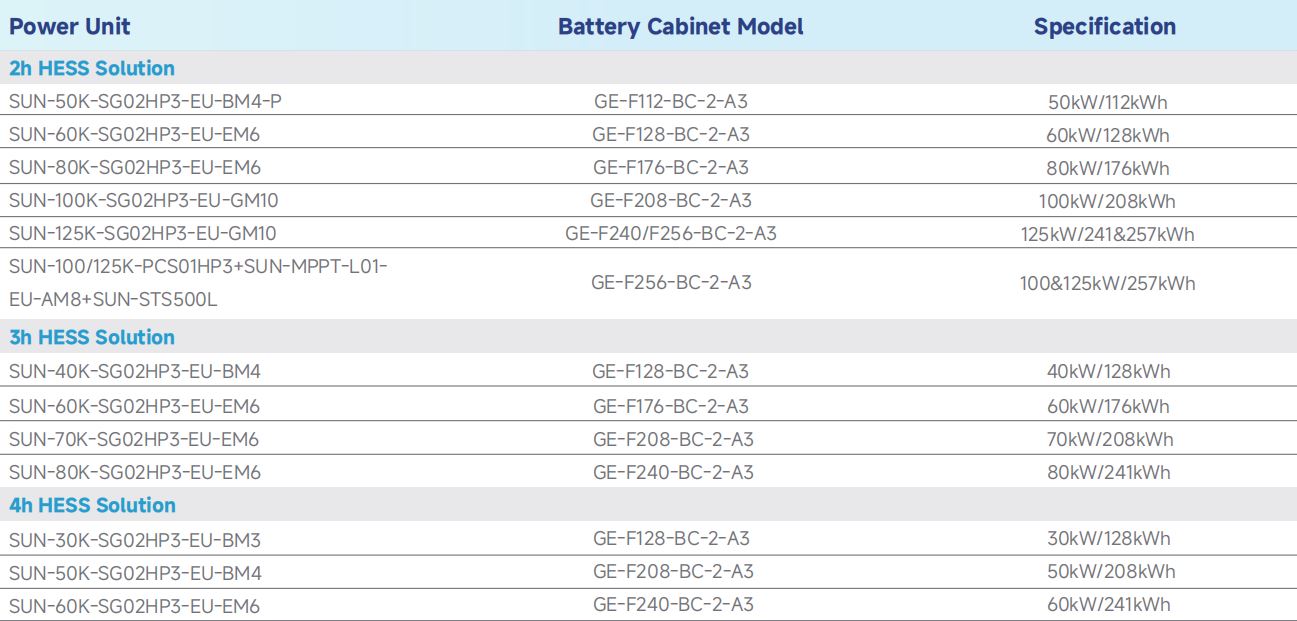

Priradenie skríň k pohonnej jednotke

Séria GE-F sa nepredáva ako jeden pevný balík – je to menu. V závislosti od požadovaného trvania vybíjania (2h/3h/4h) a celkového výkonu môže byť istá skrinka spárovaná s rôznym Trojfázové vysokonapäťové hybridné meniče Deye alebo pre väčší GE-F240/256 s modulárnym zásobníkom PCS MPPT STS:

• Séria GE-F128 páry s hybridnými meničmi s výkonom 30–60 kW
• Séria GE-F240/256 páry s hybridnými meničmi 50–125 kW alebo s modulárnym systémom konverzie energie SUN-100K/125K-PCS01HP3

Singel Trojfázový hybridný menič SUN-60K priradené k a Vonkajšia batériová skriňa GE-F128 , napríklad dodáva 60kW/128kWh 2-hodinový systém. Vymeňte za jednotku SUN-30K oproti rovnakej skrinke a získate 30 kW/128 kWh 4-hodinovú konfiguráciu — rovnakú batériu, iný pracovný cyklus, prispôsobený menovitému prúdu meniče požadovanému vybíjaciemu oknu.

Škálovanie okolo jedného kabinetu

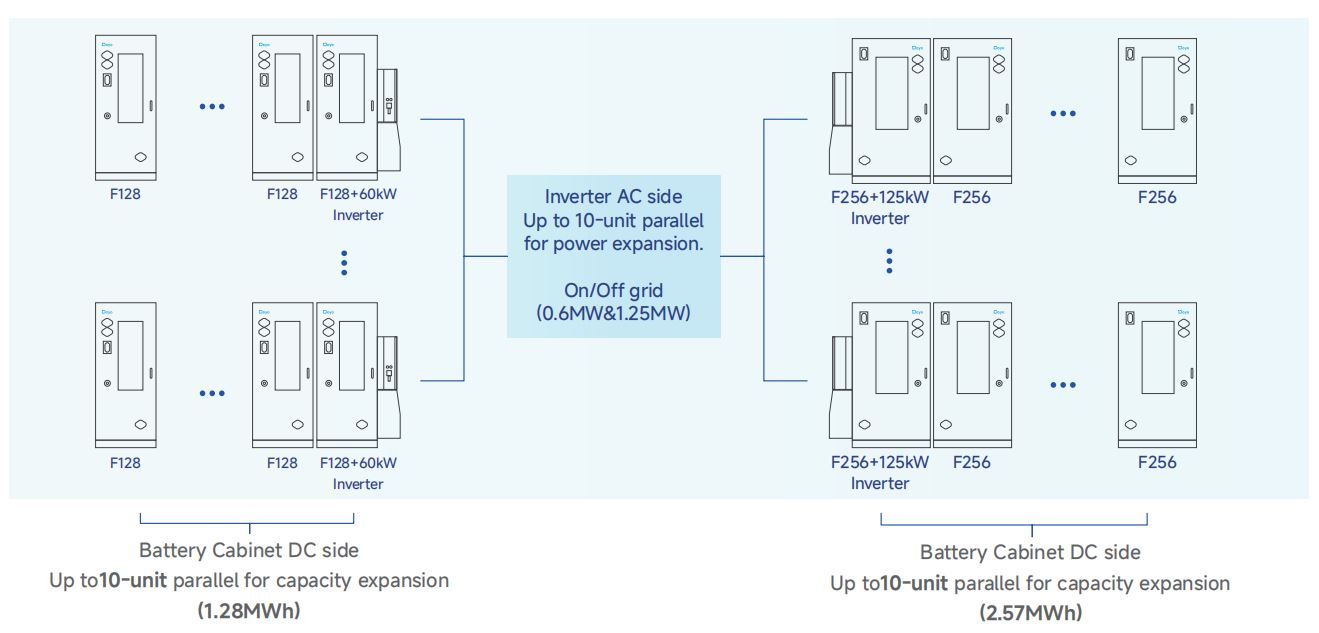

Jedna skriňa GE-F256 dosahuje maximálny výkon okolo 257 kWh, ale väčšina projektov C&I sa časom rozrastá alebo začína s väčšími rozmermi, než dokáže pokryť jedna skriňa. Na strane DC až 10 skriniek je možné paralelne zaradiť na zásobník, čo prináša sériu GE-F128 na 1,28 MWh a sériu GE-F240/256 na 2,41 – 2,57 MWh – dosť na to, aby preklenulo územie pokryté vyhradenou spoločnosťou Deye rozsiahle systémy BESS pre projekty, ktoré úplne prevyšujú modulárny skriňový prístup. Na strane AC podporujú meniče Deye radu HP3 paralelné až do 10 jednotiek , čím sa kapacita výkonu siete zapína/vypína na 0,6 MW alebo 1,25 MW v závislosti od modelu meniče.

Konštrukcia meniče tiež podporuje dva nezávislé batériové vstupy, čo znamená, že skrine s rôznymi špecifikáciami – povedzme, existujúci GE-F128 spolu s novým pridaným GE-F240 – môžu byť na rovnakej pohonnej jednotke, namiesto toho, aby ste si vybrali novú vozovku parku, keď je potrebná zmena kapacity.

Inštalácia a vzdialená správa

Príprava miesta je miesto, kde sa v skutočnosti skrýva veľká časť celkových nákladov na inštaláciu batériového systému – betónové podložky, výstuže stien, vlastné konzoly. Vonkajšia stena skrine GE-F má prednastavené montážne polohy meniče na oboch stranách, takže držiak meniča sa pripevňuje priamo ku skrini a zvlášť samostatný prieskum montáže na stenu. Deye ponúka tri spôsoby zdvíhania v závislosti od hmotnosti meniče a prístupu na miesto: zdvíhanie žeriavom/vysokozdvižným vozíkom pre jednotky s výkonom 100–125 kW (~150 kg), jednoduché zdvihnutie pomocou reťazového kladkostroja pre jednotky s výkonom 60–125 kW a ručné zdvíhanie jednotky s výkonom 30–50 kW (~800 kg).

Po uvedení do prevádzky je systém riadený buď lokálne cez Bluetooth/USB, alebo vzdialený cez platformu Deye Cloud, ktorá sa stará o upgrady firmvéru, plánovanie nabíjania/vybíjania s ohľadom na dynamické tarify a monitorovanie v reálnom čase vo viac ako 30 jazykoch.

Kde sa hodí séria GE-F

Nič z toho nie je zamerané na skladovanie v technickom meradle – Deye jasne uvádza, že chladenie kvapalinou zostáva lepším riešením nad približne 300 kWh alebo v aplikáciách s vysokou rýchlosťou C. Séria GE-F128/F240/F256 sa zameriava na priestor tesne pod tímom: továrne, nákupné strediská, konfigurácie ESS, farmy a ostrovné mikrosiete-ESS alebo mimo siete konfiguráciou BESS, kde by bol kompletný kontajnerový systém na prechádzku prehnaný, ale batéria v obytnom meradle by nepokryla náklad. Na porovnanie, projekty, ktoré získate kompletný než modulárny prístup, sa môžete pozrieť na Deye's batériové systémy skladovania energie pre projekty C&I , alebo v prípade menších jednokomorových umiestnení, hybridné invertory na ukladanie energie typu všetko v jednom .

Pre inštalatéra alebo systémového integrátora, ktorý hodnotí projekt C&I s kapacitou 100 – 300 kWh, sa týka praktických otázok týkajúcich sa očakávanej okolitej teploty, požadovanej dĺžky vybíjania a či je pravdepodobné, že sa lokalita rozšíri neskôr. Séria GE-F odpovedá na všetky tri bez toho, aby ste museli medzi nimi vyberať vzduch – neobmedzujúce chladenie až do 45 °C, trvanie určený výberom meniče namiesto pevnej hardvérovej konfigurácie a paralelnej expanznej cesty zabudovanej od prvého dňa.
