Vysvetlenie prepínania STS pod 10 ms: MS-MPPT400-2 vs. MS-TS500-2

Desať milisekúnd, ktoré rozhodujú o tom, či stránka zostane napájaná

Zlyhanie siete sa neoznámi. V jednom momente stránka čerpá z utility; pri ďalšom sa napätie zrúti a každá ďalšia záťaž je vystavená medzere, ktorú nemôže tolerovať. Pre dátové centrum, chladiarenský sklad alebo výrobnú linku v polovici cyklu sa táto medzera musí uzavrieť v jednociferných milisekúndách – nie v sekundách, nie „tak rýchlo, ako sa generátor dokáže roztočiť“. To je špecifický technický problém, ktorý rieši vrstva STS (static transfer switch), a preto platforma Deye MC-L430 stavia prepínanie na dvoch účelových skriniach: MS-MPPT400-2 a MS-TS500-2, obe sú dimenzované na prenos do 10 ms.

Tieto dve skrinky vyzerajú na údajovom liste podobne – obe ovládajú mriežku, generátor a ističe; oba tvrdia, že prepínanie v milisekundách je jednociferné - ale riešia rôzne problémy. Jeden kombinuje FV vstup s prepínaním v jedinom kryte. Druhou je špeciálna spínacia skriňa s vyššou kapacitou bez funkcie PV. Správnosť tohto rozlíšenia určuje, či architektúra prepínania lokality skutočne zodpovedá jej generačnému mixu.

Čo vlastne robí prepínač statického prenosu

Statický prepínač mechanicky nepohybuje kontaktom tak, ako to robí tradičný automatický prepínač. Používa polovodičové prepínanie na detekciu zlyhania zdroja a presmerovanie záťaže na alternatívny zdroj skôr, ako záťaž vôbec zaznamená prerušenie. To je mechanizmus za platformou ≤ 10 ms čas prepínania medzi prevádzkou na sieti a mimo nej — dostatočne rýchly na to, aby najcitlivejšie elektronické záťaže tento prechod vôbec nezaregistrovali.

MS-MPPT400-2 aj MS-TS500-2 sú postavené na tom istom spínacom jadre, ale každá skrinka okolo neho rozmiestňuje ističe inak v závislosti od toho, čo ešte potrebuje zdieľať kryt.

MS-MPPT400-2: Spínanie a solárny vstup v jednej skrini

MS-MPPT400-2 kombinuje dve funkcie, ktoré by inak potrebovali samostatný hardvér: dvojkanálový stupeň MPPT s výkonom až 400 kW FV vstupu (2 x 200 kW) a stupeň STS s výkonom 400 kW cez pripojenie záťaže, siete a olejového motora. Na strane PV má maximálne vstupné napätie 800 V DC, rozsah napätia MPPT 180 – 750 V DC a spúšťacie napätie 200 V – dostatočne široké na to, aby vyhovovalo rôznym konfiguráciám reťazcov bez samostatného FV invertora.

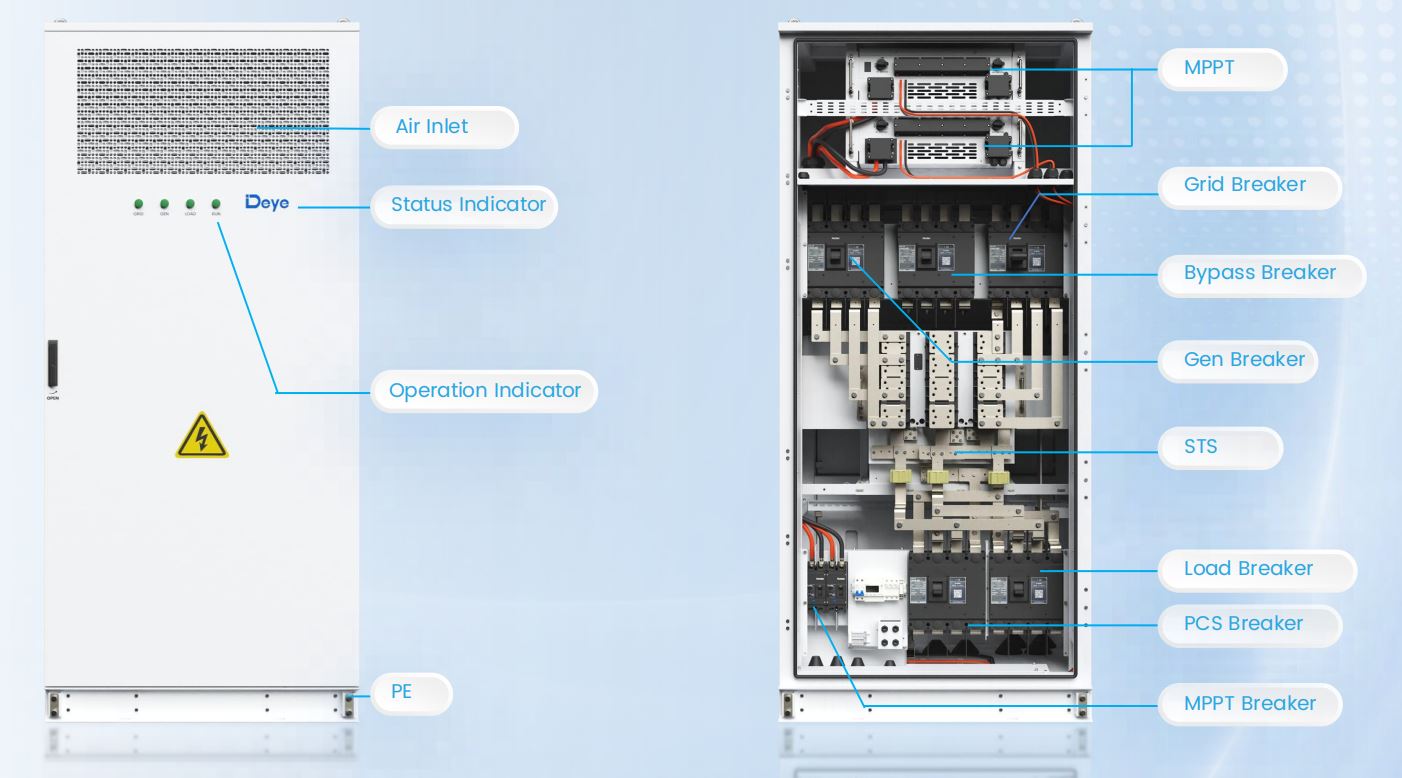

Usporiadanie ističa vo vnútri skrine odráža túto dvojitú úlohu: vyhradený istič MPPT a istič siete sú umiestnené vedľa obtokového ističa, ističa generátora, ističa záťaže a ističa PCS – všetko koordinované internou logikou STS. To je veľa spínacej inteligencie zabalenej do jedného krytu 1 000 x 1 000 x 2 450 mm, a to je presne dôvod, prečo sa táto skriňa objavuje v usporiadaniach s jednosmerným prúdom, kde FV, batéria a prepínanie potrebujú zdieľať jeden bod AC prepojenia namiesto troch samostatných skríň.

MS-TS500-2: Vyhradená spínacia skriňa pre väčšie zaťaženie

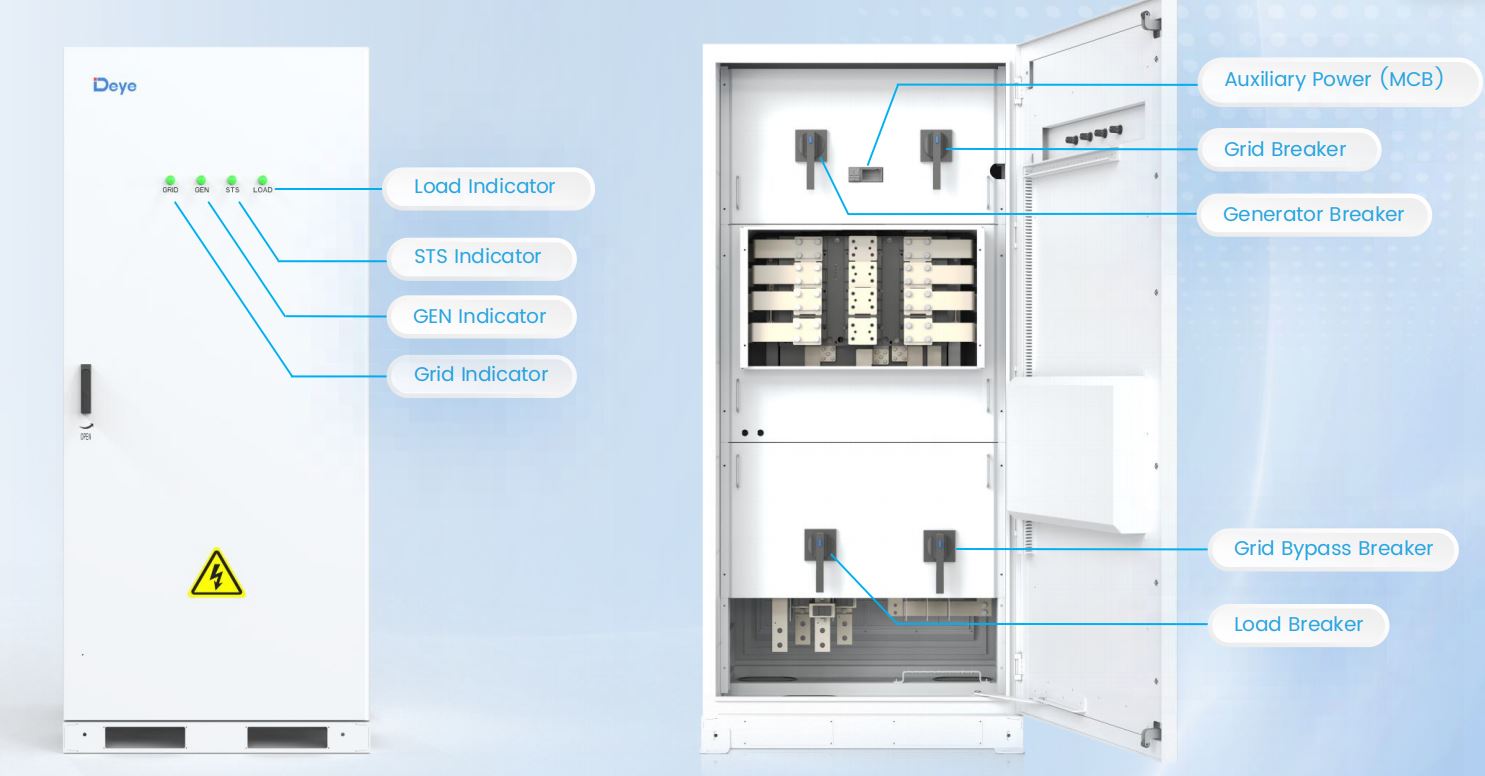

MS-TS500-2 úplne opustí funkciu PV a sústredí sa na jednu úlohu: prepínanie medzi sieťou, generátorom a záťažou pri vyššom výkone, než môže ponúknuť skriňa s integrovanou MPPT. Je dimenzovaný na 500 kW naprieč záťažou, sieťou a pripojením na olejový motor – o 100 kW väčšia svetlá výška ako MS-MPPT400-2 – s prípojnicou s menovitým prúdom 1 000 A a odbočnými prípojnicami na 200 A, beží na 1 000 V DC izolačnej hodnote.

Praktické čítanie: keď už miesto má PV ovládané cez samostatnú skriňu MPPT spojenú s jednosmerným prúdom alebo nemá vôbec žiadne PV – napríklad nasadenie čisto batérie a generátora – MS-TS500-2 poskytuje väčšiu spínaciu kapacitu bez platenia za FV stupeň, ktorý by zostal nevyužitý.

Výber medzi nimi na základe topológie lokality

Rozhodnutie vo všeobecnosti závisí od toho, koľko funkcií musí absorbovať jedna skriňa a koľko spínacej kapacity skutočne vyžaduje záťaž. Nasadenie záložného napájania chrániace kritické záťaže s konfiguráciou skrine N≤2 zvyčajne spáruje batériové skrine s MS-TS500-2, ktoré sa nachádzajú medzi EMS-koordinovanou batériovou bankou a transformátorom – žiadne PV v tomto konkrétnom reťazci, takže nie je dôvod nosiť MPPT hardvér.

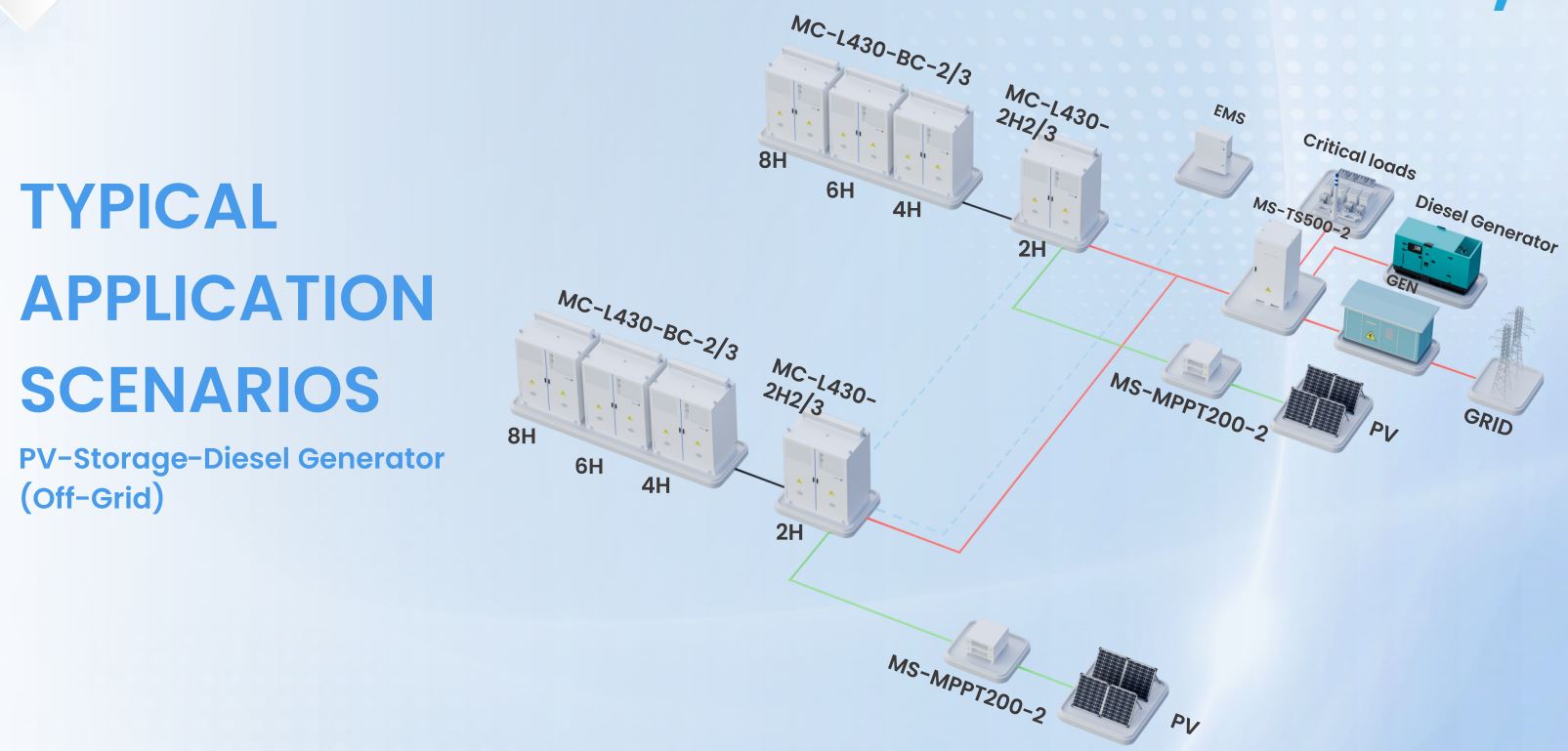

Mikrosieť PV-storage-generator, naopak, má tendenciu smerovať cez MS-MPPT400-2, pretože aj tak potrebuje PV vstupný stupeň a integrovaný STS znamená o jednu skrinku menej na inštaláciu, zapojenie a uvedenie do prevádzky. V off-gridovom nasadení s naftovým pohonom zvláda ten istý MS-MPPT400-2 všetky tri prenosové cesty – sieť, generátor a FV napájanú batériu – z jedného krytu, čím udržuje prepínaciu topológiu kompaktnú, aj keď sa generačný mix stáva zložitejším.

Žiadna skrinka nepracuje izolovane od vrstvy EMS. Obidve hlásia stav a prijímajú riadiace signály cez rovnakú chrbticu RS485/Modbus TCP/DIDO, ktorú používa zvyšok platformy, čo umožňuje EMS koordinovať rozhodnutie o prenose so stavom nabitia batérie a prioritou zaťaženia namiesto prepínania čisto na prahovú hodnotu napätia.

Prečo menej ako 10 ms záleží viac, ako to znie

Desať milisekúnd je zhruba polovica cyklu pri 50 Hz. Táto prahová hodnota nie je ľubovoľná – je nastavená tak, aby zostala pod toleranciou prejazdu zariadenia, ktoré bude s najväčšou pravdepodobnosťou poškodené alebo narušené prerušením: pohony s premenlivou frekvenciou, IT záťaže podporované UPS a presné výrobné ovládače, ktoré považujú akýkoľvek výpadok napätia za poruchový stav a defenzívne sa vypnú. Prepínač, ktorý trvá 100 ms alebo dokonca 50 ms, môže stále vypnúť toto obranné vypnutie, aj keď napájanie technicky nikdy úplne nezmizlo.

To je tiež dôvod, prečo sa funkcia prepínania považuje za vlastnú kategóriu hardvéru a nie je zložená do PCS alebo batériovej skrinky. Jeho izolácia do vyhradenej skrinky vybavenej STS – či už ide o MS-MPPT400-2 alebo MS-TS500-2 – znamená, že rozhodnutie o prepnutí nemusí čakať na logiku na strane batérie alebo synchronizáciu PCS, z čoho v praxi v skutočnosti pochádza číslo pod 10 ms.

Pre hlbší rozbor kanálovej architektúry a špecifikácií prepínania za touto generáciou hardvéru, platforma 8-kanálové členenie MPPT a 500 kW STS sa podrobnejšie zaoberá spínacím hardvérom. Pre tímy, ktoré hodnotia, ako táto prepínacia vrstva zapadá do úplného nasadenia batérie, tým širšie Zostava riešení C&I ESS je východiskovým bodom pre prispôsobenie počtu skríň, režimu spojenia a kapacity prepínania na konkrétne miesto.
