SUN-MPPT-L01-EU-AM8 a SUN-STS500L Vysvetlenie špecifikácií: 8 kanálov, 500 kW STS

Dva moduly, dve rôzne úlohy

SUN-MPPT-L01-EU-AM8 a SUN-STS500L sú umiestnené na opačných koncoch toho istého klastra C&I ESS. Jeden nasáva energiu z PV reťazcov a odovzdáva ju PCS čo najefektívnejšie. Druhý rozhodne, ktorý zdroj energie – sieť, generátor alebo samotný PCS – skutočne dosiahne záťaž. Ani jedna nenahrádza druhú a pochopenie toho, kde každá úloha začína a končí, uľahčuje správne dimenzovanie systému.

SUN-MPPT-L01-EU-AM8: Čo v skutočnosti robí 8 sledovačov

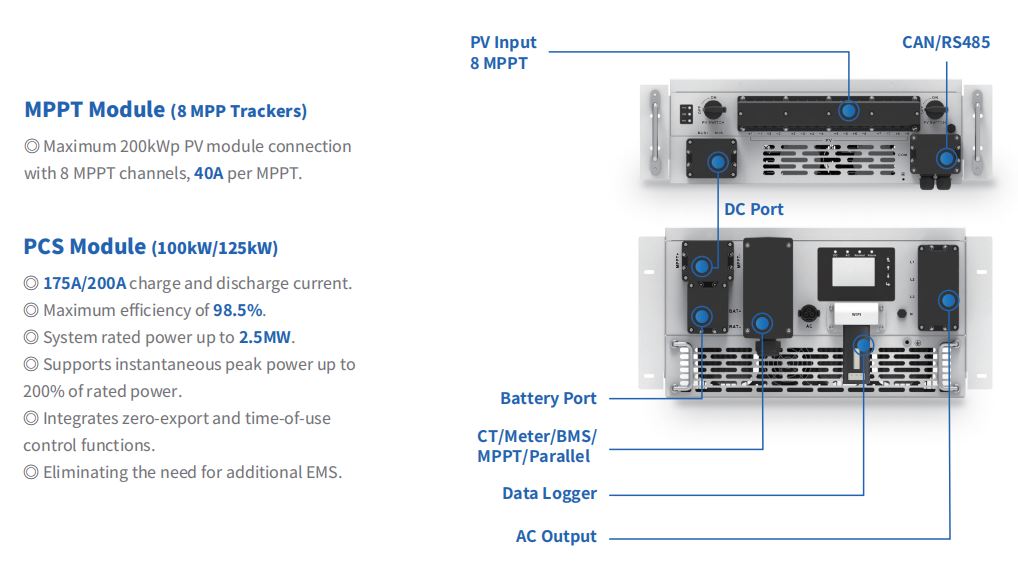

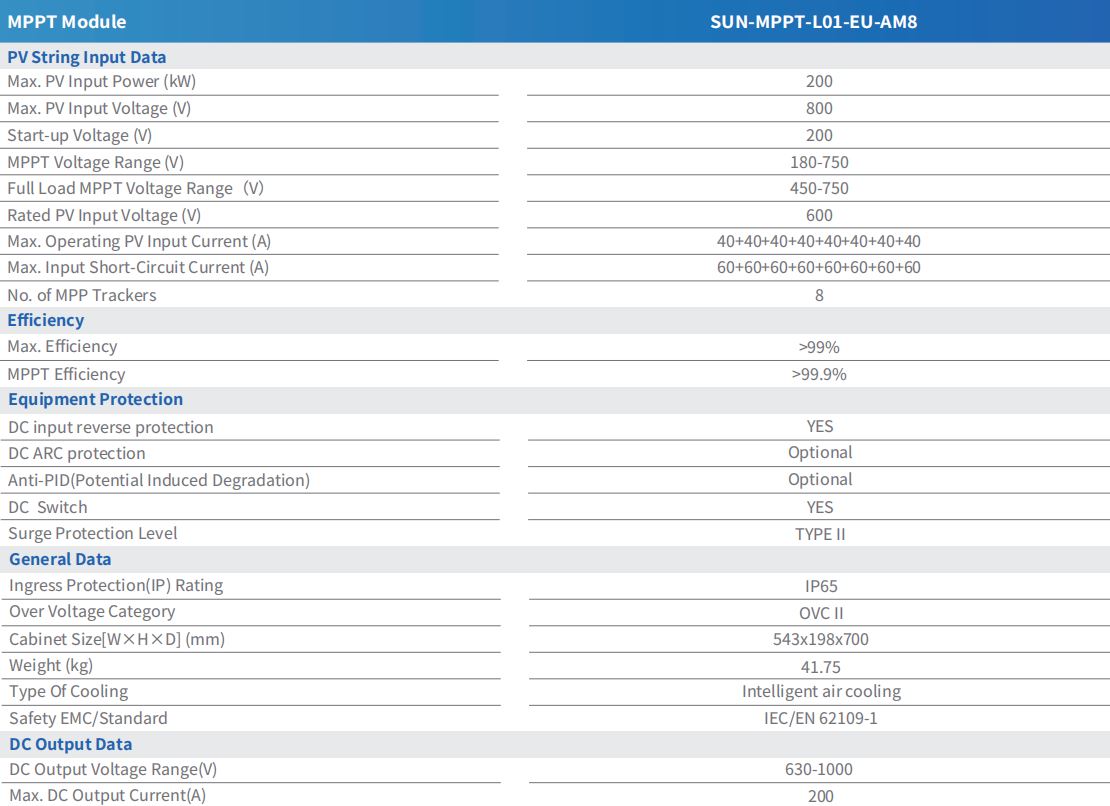

Tento modul beží 8 nezávislých sledovačov MPP , každý je dimenzovaný na prevádzkový prúd 40A a obmedzenie skratového prúdu 60A, pre kombinovaný maximálny FV vstup 200kWp. Pretože sledovače sú nezávislé a nie zoskupené, udalosť tieňovania alebo chyba na jednom reťazci je izolovaná od tohto kanála namiesto toho, aby sa ťahalo nadol ostatných sedem.

Napäťové okná sú rovnako dôležité ako počet sledovačov. Štartovacie napätie je 200V, rozsah napätia MPPT je 180-750V a pri plnom zaťažení sa zužuje na 450-750V. Menovité vstupné napätie PV je 600 V a výstup jednosmerného prúdu sa privádza do PCS pri 630-1000 V, obmedzený na 200 A. Maximálna účinnosť je hodnotená nad 99 %, pričom samotná účinnosť sledovania MPPT presahuje 99,9 % – rozdiel medzi týmito dvoma číslami je v tom, ako dobre modul nájde a udrží skutočný bod špičkového výkonu pri zmene podmienok. Pre čitateľov, ktorí chcú hlbšie vysvetliť základný koncept, toto prehľad sledovania maximálneho výkonu a prečo je to dôležité pokrýva základy.

SUN-STS500L: Spínacia kapacita a časovanie

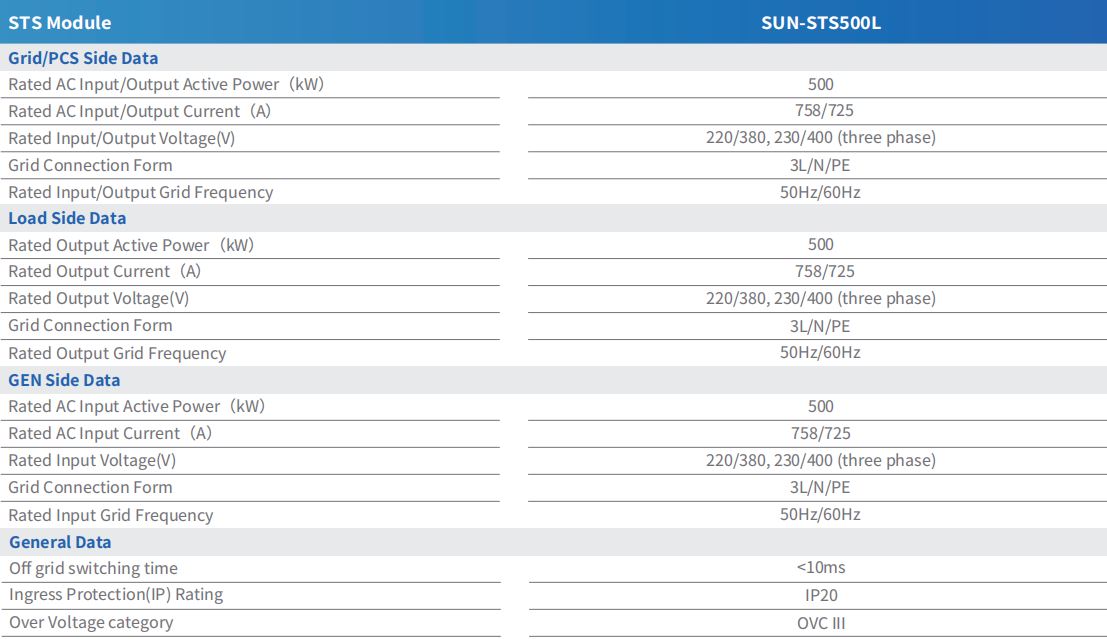

SUN-STS500L je postavený na jednom čísle: a 500 kW spínacia kapacita, aplikovaná identicky na strane Grid/PCS, na strane záťaže a na strane GEN. Každá strana je dimenzovaná na rovnaký vstupný alebo výstupný prúd 758A/725A pri 220/380V alebo 230/400V trojfázový, zapojený v konfigurácii 3L/N/PE pri 50Hz alebo 60Hz.

Čas prepínania mimo siete je dimenzovaný na menej ako 10 ms, čo je dostatočne rýchle na to, aby pripojené záťaže vo všeobecnosti nezaregistrovali prechod medzi režimami siete, mimo siete a dieselovým generátorom. Modul má stupeň krytia IP20 a kategóriu prepätia OVC III, čo odráža jeho úlohu spínacieho komponentu na strane striedavého prúdu a nie vonkajšieho krytu.

Ako dva moduly spolupracujú v jednom klastri

V typickej zostave končia PV reťazce na SUN-MPPT-L01-EU-AM8, ktorý napája PCS na strane DC. SUN-STS500L je umiestnený na strane striedavého prúdu za PCS a rozhoduje o tom, či bude záťaž čerpať zo siete, z batérie s podporou PCS alebo z dieselového generátora. Jedna jednotka STS500L sa pripája až k piatim jednotkám PCS s výkonom 100 kW alebo k štyrom jednotkám PCS s výkonom 125 kW, takže pomer MPPT k STS v klastri sa riadi bez ohľadu na to, koľko jednotiek PCS je zapojených do jedného modulu STS.

Toto rozdelenie je dôležité pri riešení problémov: problém s nedostatočným výkonom FV ukazuje na modul MPPT a jeho údaje na úrovni sledovača, zatiaľ čo oneskorenie spínania alebo porucha prechodu režimu poukazuje na modul STS a jeho vedenie na strane AC. Tímy, ktoré špecifikujú úplný klaster okolo týchto dvoch modulov, si môžu pozrieť kompletné Zostava systémov skladovania energie C&I aby sa počet PCS a kapacita batérie zhodovali s hodnoteniami MPPT a STS vyššie.
