Vysvetlenie systému batérie BOS-B Pro-A3: Kapacita, životnosť cyklu, konfigurácia

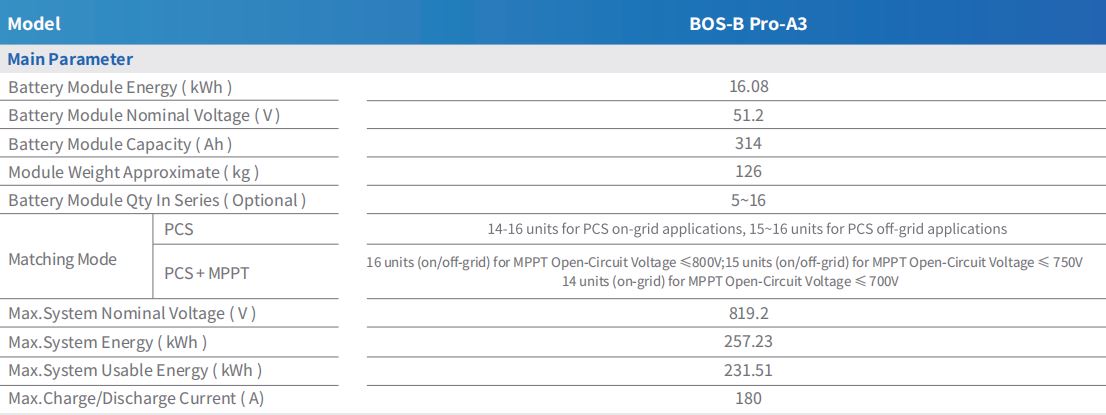

Počnúc jedným modulom

Každý stojan BOS-B Pro-A3 je vyrobený z rovnakej základnej jednotky: a 16,08 kWh modul s menovitým napätím 51,2 V a kapacitou 314 Ah, s hmotnosťou 126 kg. Všetko ostatné v systéme – celková energia racku, sériová konfigurácia, zodpovedajúci počet PCS – sa zväčšuje z tejto špecifikácie jedného modulu.

Koľko modulov na stojan a prečo sa to mení

Medzi nimi môže byť stojan 5 a 16 batériové moduly v sérii, ale skutočný strop závisí od spôsobu zapojenia stojana. Pri priamom pripojení k PCS bez MPPT v reťazci je podporovaných 14 až 16 jednotiek v závislosti od toho, či inštalácia beží na sieti alebo mimo nej. Po pridaní MPPT sa limit posunie s napätím FV naprázdno: 16 jednotiek je povolených pri 800 V alebo nižšom, 15 jednotiek pri 750 V alebo nižšom a 14 jednotiek iba na sieti pri 700 V alebo nižšom.

Pri maximálnej 16-modulovej konfigurácii rack dosahuje menovité napätie systému 819,2 V, maximálnu energiu systému 257,23 kWh a 231,51 kWh využiteľnej energie – medzera medzi nimi odráža odporúčanú 90 % hĺbku vybitia.

Limity nabíjania a vybíjania na úrovni stojana

Bez ohľadu na počet modulov je maximálny nabíjací a vybíjací prúd stojana obmedzený 180A . Nabíjanie je povolené v rozsahu 0°C až 55°C, zatiaľ čo vybíjanie siaha až do -20°C, čo dáva systému väčšiu prevádzkovú rezervu v chladných podmienkach pri vytiahnutí napájania ako pri opätovnom nasadení. Skladovacia teplota, oddelená od prevádzkovej teploty, je obmedzená na 0-35°C.

Životnosť cyklu a na čo sa v skutočnosti vzťahuje záruka

Životnosť cyklu je hodnotená na 6000 cyklov alebo viac do 70 % kapacity na konci životnosti, testované pri 25 ± 2 °C s rýchlosťou nabíjania 0,5 °C a vybíjania 0,5 °C. Na tomto čísle je postavená 10-ročná záručná doba – stojan s cyklom raz za deň pri testovanej rýchlosti a hĺbke vybitia by si mal po skončení záručnej doby stále zachovať zmysluplnú využiteľnú kapacitu.

Odporúčaná hĺbka vybitia je nastavená na 90 % a chémia LFP modulu umožňuje, aby kombinácia tejto hĺbky vybitia a hodnotenia 6000 cyklov vydržala počas záručnej doby, namiesto toho, aby sa jedna za druhú vymieňala, ako to vyžadujú niektoré iné chemické látky.

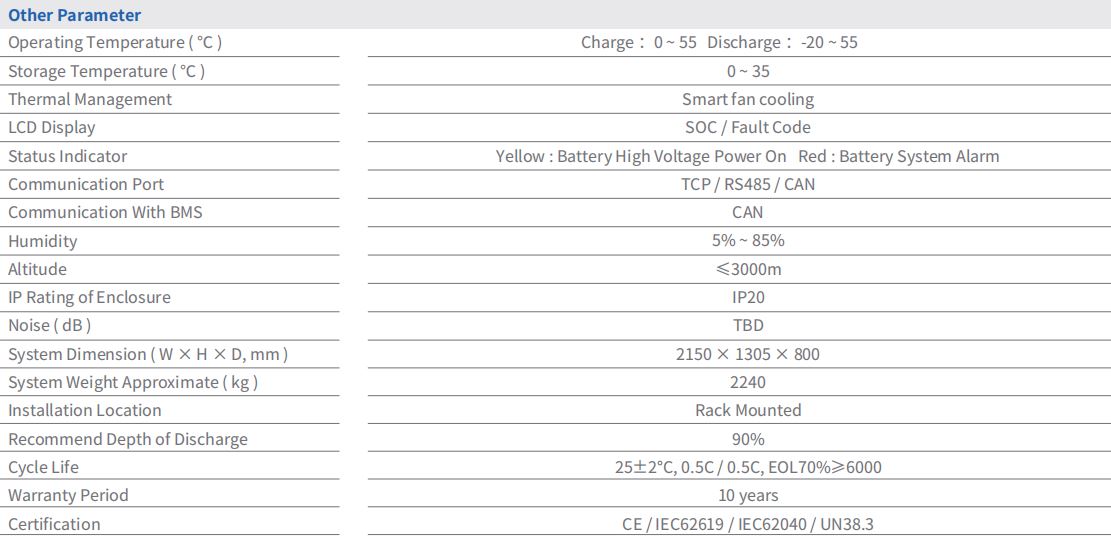

Uzavretie, komunikácia a fyzická stopa

Celý stojan meria 2150 × 1305 × 800 mm a váži približne 2240 kg pri maximálnej konfigurácii, namontovaný ako jednotka inštalovaná v stojane a nie samostatne stojaca. Komunikácia prebieha cez TCP, RS485 alebo CAN, pričom CAN sa špecificky používa na komunikáciu s BMS. Tepelný manažment je riešený pomocou inteligentného chladenia ventilátorom a kryt má krytie IP20 vhodné pre vnútornú alebo chránenú inštaláciu a nie pre priame vonkajšie vystavenie.

Stav je hlásený prostredníctvom displeja SOC a chybového kódu, ktorý je podporovaný dvojfarebným systémom indikátorov – žltý pre zapnutie vysokonapäťového napájania, červený pre alarm systému batérie – takže technik môže čítať stav stojana bez otvárania panelu alebo pripojenia notebooku. Certifikácia sa vzťahuje na CE, IEC62619, IEC62040 a UN38.3.

Kde sa to hodí do väčšej budovy

Tieto čísla na stojan sú stavebným kameňom pre čokoľvek väčšie: jeden PCS môže niesť až 16 stojanov paralelne, takže celková energetická kapacita projektu je v skutočnosti iba 257,23 kWh na stojan vynásobený počtom stojanov, ktoré počet PCS umožňuje. Každý, kto špecifikuje celý klaster okolo tejto batérie, si môže prezrieť širšie zostava veľkokapacitných systémov na ukladanie energie z batérií aby ste videli, ako do seba zapadá počet stojanov, hodnotenie PCS a celková kapacita lokality.
