Udržiavanie buniek pod 35 °C: Cesta MS-GS215-2H3 k 6 000 cyklom a 70 % EOL

Číslo, ktoré sa nezobrazuje v porovnaní so špecifikáciami

Väčšina batériových skríň C&I sa porovnáva podľa kWh, kW a ceny za cyklus. Čo sa zriedka skúma, je slučka regulácie teploty, ktorá určuje, či je inzerovaný počet cyklov realistický alebo optimistický. Bunka udržiavaná pri 35 °C degraduje na výrazne inej krivke ako tá, ktorá pravidelne stúpa na 45 °C alebo 50 °C – a tento rozdiel sa v priebehu tisícok cyklov spája do rokov životnosti použiteľného majetku.

Deye's MS-GS215-2H3 viaže svoje ≥6 000 cyklov, 70 % koniec životnosti hodnotenie kapacity priamo do systému tepelného manažmentu postaveného na jednom cieli: udržujte každý článok pod 35 °C, bez ohľadu na okolité podmienky alebo zaťaženie/vybíjanie. Tento kúsok vám ukáže, ako sa tento cieľ skutočne drží.

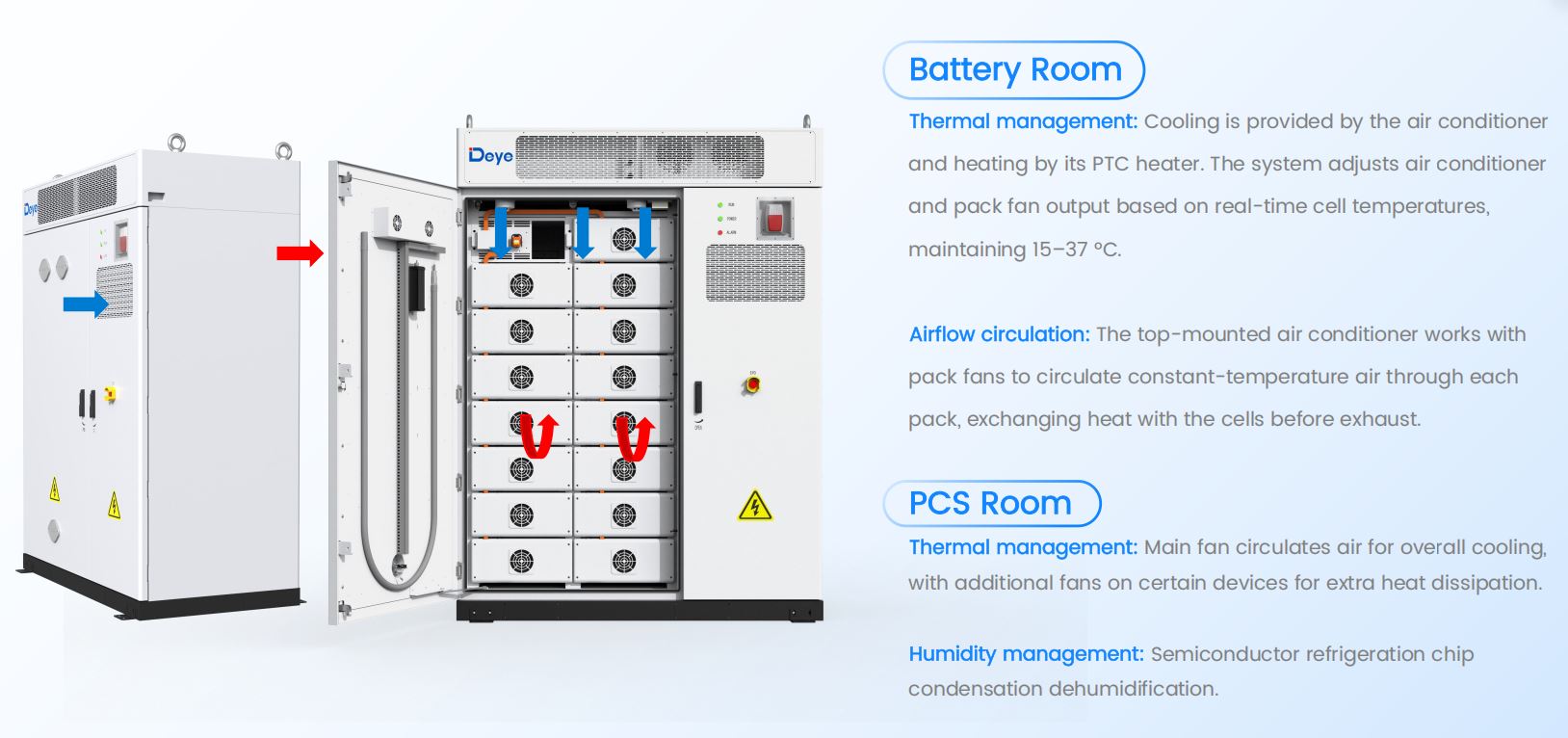

Dvojsmerná regulačná slučka, nielen chladenie

Akumulátor sa nespolieha na jedinú chladiacu jednotku, ktorá reaguje na jeden snímač. Chladenie pochádza z klimatizácie; ohrev pochádza z PTC ohrievača zabudovaného do rovnakej slučky. Obidva sa nastavujú nepretržite na základe údajov o teplote buniek v reálnom čase, spolu s výkonom ventilátora balenia, čím sa priestor udržiava v pracovnom pásme 15 až 37 °C .

Prevádzka vykurovania a chladenia v tej istej regulačnej slučke je dôležitá v klimatických podmienkach s veľkými výkyvmi dňa a noci alebo sezónnymi extrémami. Skriňa, ktorá iba chladí, umožní bunkám v zimných ránach bežať chladne, čo bráni akceptácii náboja a urýchľuje riziko pokovovania lítiom pri nízkych teplotách rovnako isto, ako teplo urýchľuje degradáciu na druhom konci.

Cirkulácia vzduchu: Dostaňte vzduch s konštantnou teplotou do každého balenia, nielen do miestnosti

Udržiavanie priemernej teploty na úrovni miestnosti nie je to isté ako udržiavanie každej bunky na tejto teplote – priehradka môže mať priemerne 30 °C, zatiaľ čo balenia na zadnej strane sú teplejšie ako balenia v blízkosti klimatizácie. Dizajn Deye smeruje vzduch skôr aktívne ako pasívne: horná klimatizácia spolupracuje s individuálnymi ventilátormi tlačí vzduch s konštantnou teplotou cez každé balenie, takže si vymieňa teplo s článkami priamo pred vyčerpaním.

Body monitorovania teploty naprieč zásobníkom
Zóna	Monitorovaný rozsah
Nižšie balenia	Bunky č. 1 – 8 (T1 – T9)
Horné obaly	Bunky č. 9 – 16 (T10 – T16)
Vetracie zóny	T11, T12, T13

Táto cirkulácia balenia po balení je to, čo robí z delta teploty medzi bunkami – nielen priemernú miestnosť – regulovateľnú premennú. Skriňa, ktorá meria iba teplotu okolitého vzduchu, nedokáže včas zachytiť ani jeden prehrievajúci sa balík; jeden, ktorý monitoruje šestnásť rôznych zón, môže.

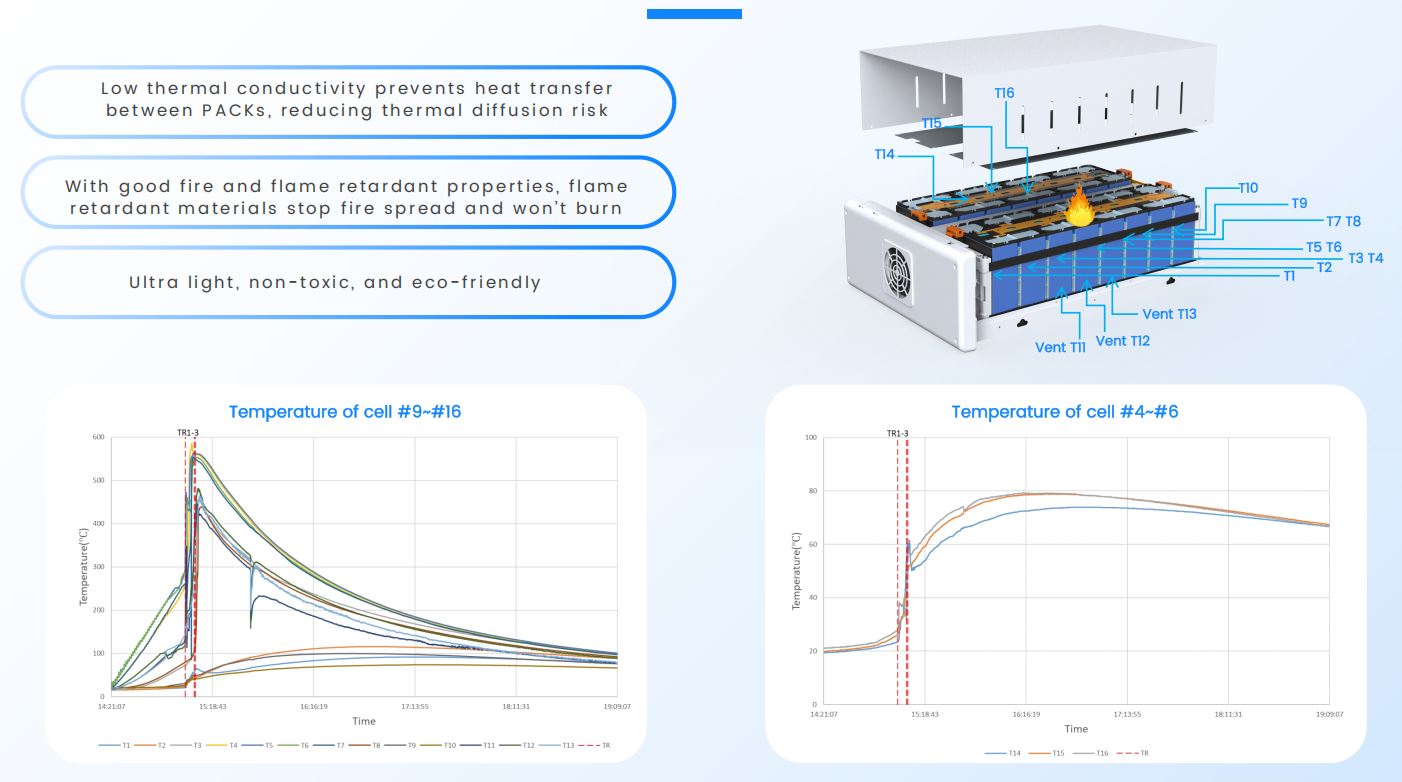

Izolácia ako pasívny spätný uzáver

Aktívne prúdenie vzduchu zvláda bežné prevádzkové podmienky, ale izolačná vrstva na úrovni balenia obmedzuje, ako ďaleko sa teplo šíri, ak sa jeden balík zahrieva. Materiál medzi baleniami je špecifikovaný pre nízku tepelnú vodivosť, konkrétne na spomalenie prenosu tepla do susedných balení, čím sa znižuje riziko difúzie tepla cez zväzok. Je tiež nehorľavý, ľahký a netoxický – vlastnosti, ktoré sú dôležité pre to, čo sa deje počas aktívnej tepelnej udalosti, ako aj pre rutinnú každodennú prevádzku.

Ide o rovnakú izolačnú vrstvu, ktorá funguje ako ochranné opatrenie v protipožiarnom návrhu skrine – tepelné riadenie a požiarna bezpečnosť tu nie sú oddelené systémy, zdieľajú rovnakú fyzickú bariéru, ktorá vykonáva dve úlohy naraz.

Miestnosť PCS má vlastnú chladiacu slučku

Výkonová elektronika generuje vlastnú tepelnú záťaž nezávisle od batérie, takže priestor PCS je riadený oddelene od priestoru pre batérie. Hlavný ventilátor sa stará o celkovú cirkuláciu vzduchu s ďalšími ventilátormi namontovanými na špecifických komponentoch s vysokým rozptylom pre cielené chladenie. Vlhkosť je riadená pomocou polovodičového chladiaceho čipu, ktorý kondenzuje a odstraňuje vlhkosť zo vzduchu v priestore.

Oddelenie dvoch tepelných zón zabraňuje spoločnej konštrukčnej skratke: zdieľanie jednej chladiacej slučky medzi batériami a výkonovou elektronikou má tendenciu poddimenzovať obe, pretože obe majú rôzne teplotné tolerancie a rôzne následky zlyhania.

Čo 35°C Control skutočne kupuje: 6 000 cyklov a 70 % EOL

Čísla titulkov na tejto skrinke — ≥6 000 cyklov a 70 % zachovanie kapacity na konci životnosti — nie sú nezávislé od vyššie opísaného tepelného systému; sú jej priamym výstupom. Hodnoty životnosti cyklu LFP sú vždy podmienené prevádzkovou teplotou a Deyeovo hodnotenie je dosiahnuteľné len preto, že slučka tepelného manažmentu udržuje bunky v pásme 15–37 °C, ktorý bol popísaný vyššie, namiesto toho, aby ich nechala unášať okolitými podmienkami.

Kontext hodnotenia životného cyklu
Metrické	Hodnota
Životnosť cyklu	≥6 000 cyklov
Kapacita na konci životnosti	70%
Cieľový teplotný strop bunky	<35 °C
Prevádzkové pásmo batérie	15 až 37 °C

V prípade projektu s denným cyklom sa 6 000 cyklov premieta do približne 16 rokov prevádzky, kým kapacita klesne na 70 % typového štítku – číslo, ktoré platí iba vtedy, ak tepelný systém vykonáva svoju prácu v každom z týchto cyklov, nielen v podmienkach laboratórnych testov.

Prevádzková obálka: -20°C až 50°C, IP54, C5

Vnútorná tepelná kontrola má význam iba vtedy, ak samotný kryt dokáže prežiť miesto, na ktorom je nasadený. Skriňa je dimenzovaná na -20 °C až 50 °C okolitá prevádzka (so znížením výkonu nad 45°C), nesie an IP54 vstupné hodnotenie a je zostavené na a Antikorózna trieda C5 pre pobrežné, priemyselné alebo prostredie s vysokou vlhkosťou. Pracovná výška je dimenzovaná na 3000 m.

Žiadne z týchto troch hodnotení nevykonáva vyššie opísanú činnosť vnútornej kontroly teploty – definujú vonkajšie podmienky, proti ktorým musí vnútorný systém pracovať. Skriňa s vynikajúcou vnútornou tepelnou reguláciou, ale slabým krytom by aj tak zlyhala v drsnom prostredí; tu sú dva navrhnuté ako pár.

Čo to znamená pre celkové náklady na vlastníctvo

Tepelný manažment je v porovnaní so špecifikáciami neviditeľný, ale zobrazuje sa priamo v dvoch číslach, ktoré sú dôležité pre ekonomiku projektu: realizovaná životnosť cyklu a tempo miznutia kapacity. Skriňa, ktorá necháva články bežať horúce, môže dosiahnuť rovnakú menovku kWh v prvý deň, ale dosiahne 70% kapacity rokov skôr, ako naznačuje počet menovitých cyklov - premení 15-ročný majetok na 10-ročný.

Pre integrátorov, ktorí dimenzujú celkové náklady na vlastníctvo projektu a nie len jeho počiatočnú cenu, je tu opísaná tepelná architektúra v skutočnosti tým, proti čomu sa počíta s 10-ročnou zárukou. Stojí za to preskúmať spolu s tým, ako systém konverzie energie sa koordinuje s BMS, aby sa chránila životnosť batérie v reálnom čase a proti plnej výške Zostava riešení C&I ESS pri porovnávaní skríň na základe nákladov na životný cyklus namiesto samotnej hlavnej kapacity. $ $
