SUN-100K-PCS01HP3 vs SUN-125K-PCS01HP3: Porovnanie špecifikácií na výber správneho PCS

Rovnaká platforma, iný výkonový strop

SUN-100K-PCS01HP3 a SUN-125K-PCS01HP3 zdieľajú rovnakú skrinku, rovnaký rozsah napätia batérie 630-1000 V a rovnakú samoprispôsobiteľnú stratégiu nabíjania BMS. To, čo ich oddeľuje, je prúdová manipulácia a menovitý výkon a tento rozdiel je v tom, čo v skutočnosti určuje, ktorý z nich patrí do daného projektu.

Obe jednotky akceptujú jeden vstup batérie a podporujú výlučne lítium-iónovú chémiu, takže rozhodnutie medzi nimi závisí od toho, koľko energie potrebuje miesto na pohyb, nie kompatibility s batériovým stojanom.

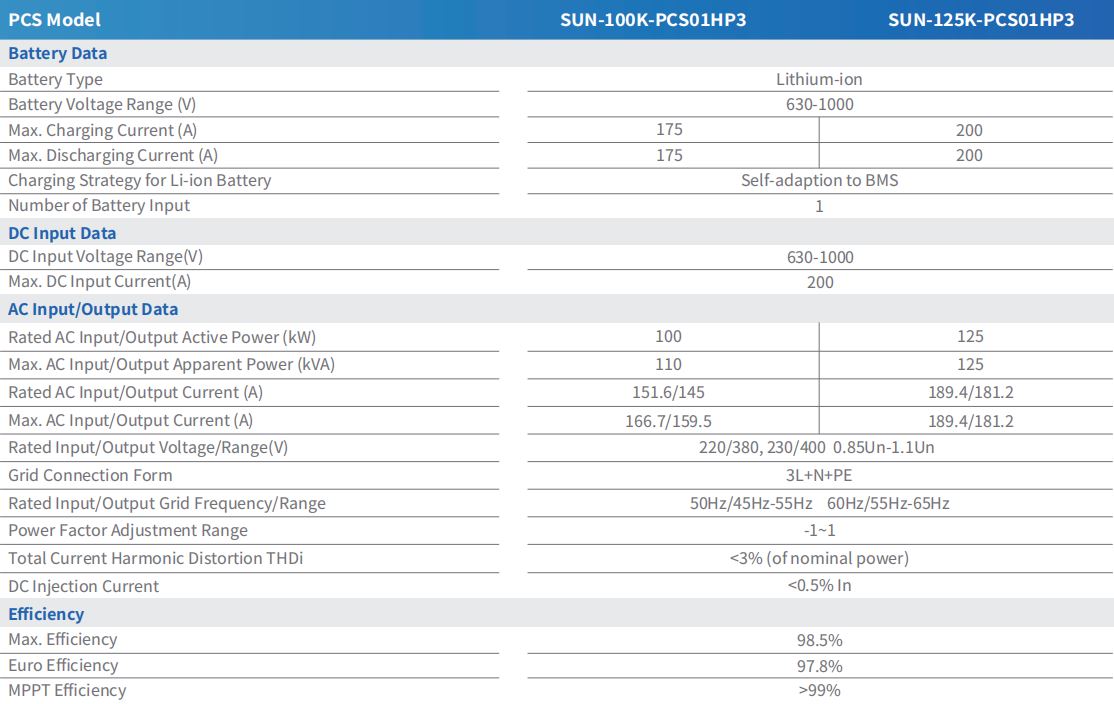

Nabíjací a vybíjací prúd

SUN-100K-PCS01HP3 je určený pre 175A maximálny nabíjací a vybíjací prúd. SUN-125K-PCS01HP3 postupuje nahor 200A na oboch stranách. Táto medzera 25 A je praktickým limitom toho, ako rýchlo môže ktorákoľvek jednotka presúvať energiu do alebo z batériového stojana počas cyklu nabíjania alebo vybíjania a mení sa priamo s rozdielom v menovitom aktívnom výkone medzi týmito dvoma modelmi.

Menovitý a maximálny AC výstup

Menovitý aktívny AC vstup/výstup je 100 kW pre menšiu jednotku a 125 kW pre väčšiu jednotku. Zdanlivý výkon má rovnaký pomer: maximálne 110 kVA pre SUN-100K-PCS01HP3 oproti 125 kVA pre SUN-125K-PCS01HP3. Na strane prúdu menovitý striedavý vstupný/výstupný prúd beží 151,6A/145A na 100kW jednotke oproti 189,4A/181,2A na 125kW jednotke, pričom maximálny striedavý prúd dosahuje 166,7A/159,5A a 189,4A/181,2A.

Oba modely zdieľajú rovnaké napäťové okno – 220/380 V alebo 230/400 V, 0,85Un až 1,1Un – a rovnakú formu 3L N PE sieťového pripojenia, takže prístup zapojenia AC strany sa medzi nimi nemení; len dimenzovanie vodiča musí brať do úvahy vyšší prúd na 125kW jednotke.

Čísla účinnosti sú takmer totožné

Efektívnosť je miesto, kde sa tieto dva modely skôr zbiehajú ako rozchádzajú. Obidve dosahujú maximálnu účinnosť 98,5 % a Euro účinnosť 97,8 %, pričom MPPT účinnosť presahuje 99 % pri spárovaní s modulom MPPT. Celkové harmonické skreslenie prúdu zostáva pod 3 % nominálneho výkonu na oboch jednotkách a DC vstrekovací prúd sa udržiava pod 0,5 % In. Inými slovami, výber modelu s výkonom 100 kW pred modelom s výkonom 125 kW nie je kompromisom medzi účinnosťou konverzie – je to čisto otázka priepustnosti.

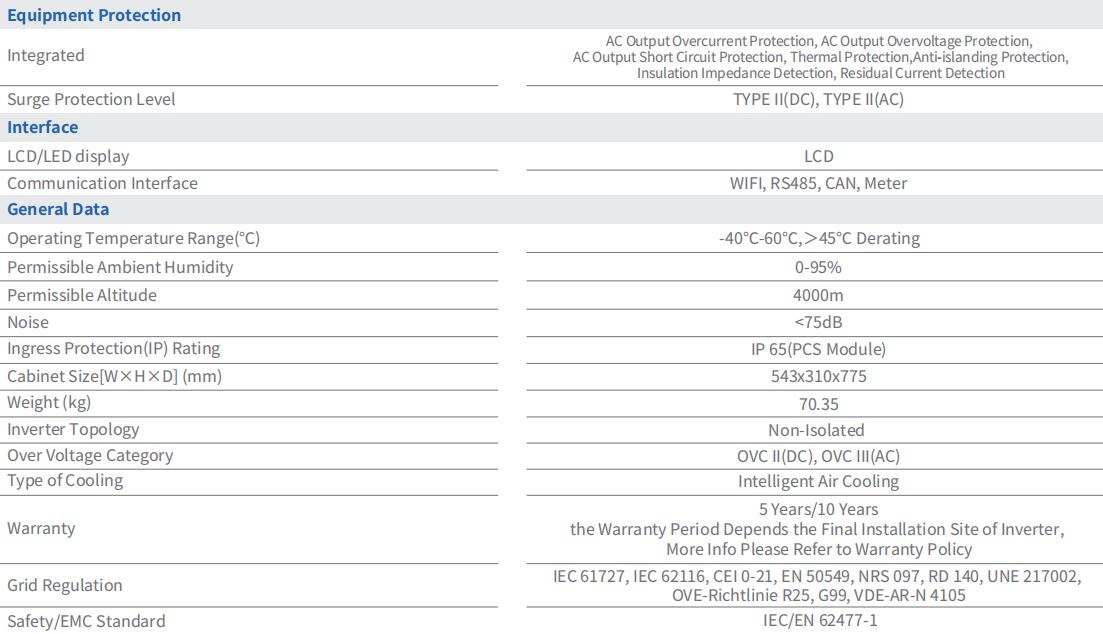

Hodnotenie zdieľanej ochrany, rozhrania a prostredia

Ochrana zariadenia je v oboch modeloch identická: nadprúdová a prepäťová ochrana AC výstupu, ochrana proti skratu, tepelná ochrana, ochrana proti ostrovčekom, detekcia izolačnej impedancie a detekcia zvyškového prúdu, podporovaná prepäťovou ochranou typu II na strane DC aj AC. Obidva majú krytie IP65 na module PCS, rozsah prevádzkových teplôt od -40 °C do 60 °C so znížením výkonu nad 45 °C a podporujú nadmorské výšky až 4 000 m.

Komunikačné rozhrania — WIFI, RS485, CAN a Meter — a LCD displej sú na oboch jednotkách rovnaké, takže integrácia s obchodné a priemyselné nastavenie EZS sa nemení podľa toho, ktoré hodnotenie PCS je vybraté. Záručné podmienky 5 alebo 10 rokov, v závislosti od miesta inštalácie, platia rovnako pre oba modely.

Ktorý špecifikovať

Pre projekt s veľkosťou približne 100 kW prírastkov alebo tam, kde je potrebné maximalizovať pomer piatich PCS na jednotku modulu STS, je SUN-100K-PCS01HP3 prirodzeným riešením. Pre projekty, ktoré potrebujú dosiahnuť strop 2,5 MW s menším počtom jednotiek PCS, alebo kde pomer štyroch PCS modulu STS pre jednotky s výkonom 125 kW lepšie zodpovedá energetickému rozpočtu lokality, je SUN-125K-PCS01HP3 lepším východiskovým bodom. V každom prípade je možné tieto dva modely zmiešať v rámci širšieho okruhu rad veľkokapacitných akumulátorov pokiaľ sú dodržané limity PCS modulu STS na model.
