Deye Invertor F55 (DC-Volt High-Fault) Praktická analýza

Deye Invertor F55 (DC - Vysoké napätie - Chyba) Praktická analýza - Rýchle riešenie problémov a náprava DC prepätia zo skutočného prípadu

Prehľad

F55 (DC - Volt Vysoká Porucha) je chybový kód vysokonapäťovej ochrany na strane DC na hybridných meničoch Deye. Bežne je to spôsobené nesúladom konfigurácie systému a prevádzkových podmienok, a nie zlyhaním hardvéru. Po spustení menič okamžite odpojí PV vstup a zastaví výrobu PV. Tento článok rozoberá hlavné príčiny a logiku spúšťania F55 pomocou troch skutočných snímok obrazovky na mieste a poskytuje štandardizovaný postup pripravený na použitie od sledovania údajov až po nápravu na mieste. Návod je použiteľný pre celý rad Deye rezidenčných single fáza a tri fáza nízka napäťové hybridné meniče a je určený pre inštalatérov FV a O&M personál.

1. Fenomén prípadu chyby - Uzamknutie základnej anomálie z troch snímok obrazovky

V tomto prípade rezidenčný FV skladovací systém opakovane prestal vyvážať počas denných období vysokej ožiarenosti. Diaľkové monitorovanie vyvolalo alarmy. Tri zapnuté - screenshoty stránok tvoria kompletný reťazec dôkazov a jasne ukazujú základný problém:

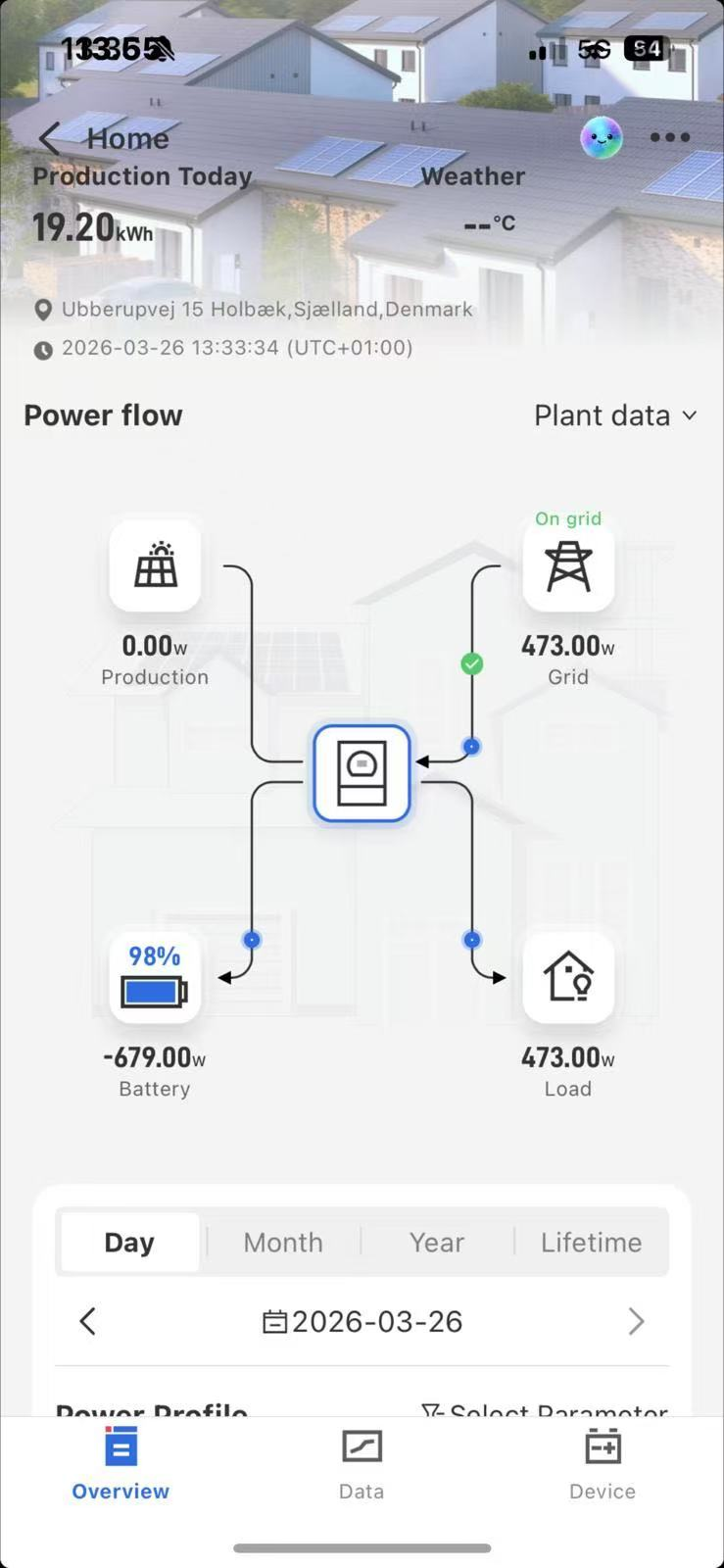

Obrázok 1 - Snímka toku energie

Výkon výroby FV klesne priamo na 0 W. Systém zastaví výrobu FV a úplne sa spolieha na

napájanie zo siete plus vybíjanie batérie na obsluhu záťaže. Toto je zákazník - vnímaný príznak „žiadnej generácie“.

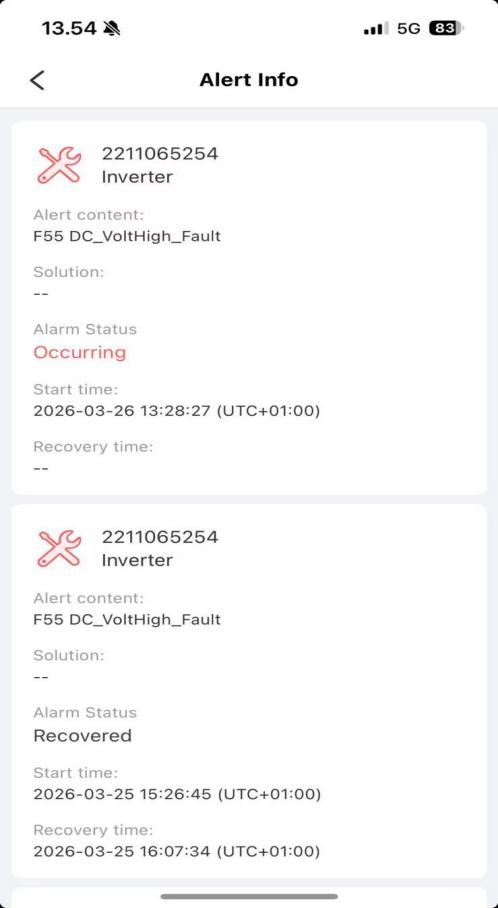

Obrázok 2 - Snímka obrazovky denníka alarmov F55

Platforma hlási F55 DC - Volt Vysoká - Porucha indikujúca prerušenie zbernice DC napätie. Poruchy sa vyskytujú počas denných výšok - periódy ožiarenia a automaticky sa vymazávajú, keď ožiarenie klesne. Opakovaný vzor zodpovedá typickému časovaniu DC prepätia.

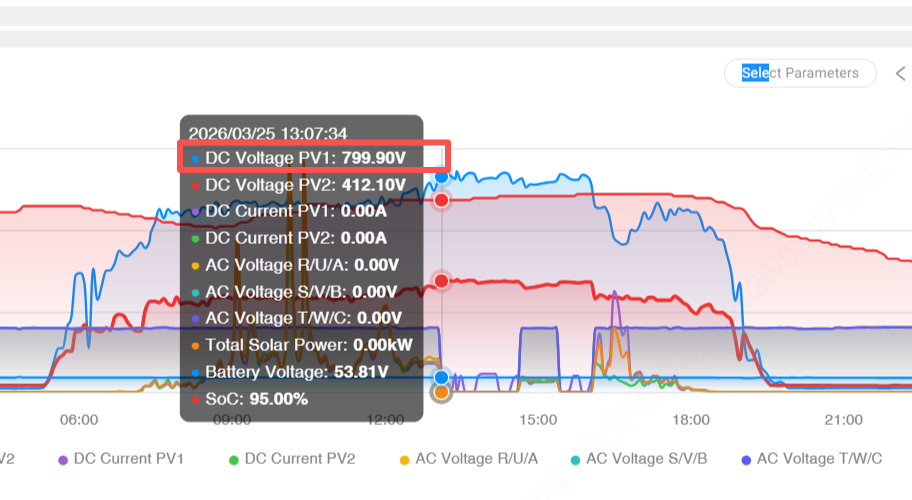

Obrázok 3 - Snímka prevádzkových údajov

Táto snímka obrazovky je kľúčom k rootovaniu - identifikácia príčiny. Základné anomálie sú jasné: PV1 DC napäťové špičky na 799,90 V, PV1 a PV2 PV prúdy sú 0,00 A, SOC batérie je 95 % s napätím batérie 53,81 V a napätie na AC strane je 0 V, čo znamená, že menič sa odpojil od siete.

Tri screenshoty poukazujú na záver, že nadmerné DC - bočné napätie spustilo menič ' ochranné pôsobenie a spôsobilo odstavenie výroby. Takmer plná batéria ešte viac zhoršila stav napätia.

2. F55 Definícia jadra chyby a logika spúšťania prípadu

1. Oficiálna definícia

F55 označuje ochranu proti prepätiu DC zbernice. Striedač ' Ochranná logika zabraňuje poškodeniu IGBT, kondenzátorov jednosmerného medziobvodu, BMS batérie a iných kritických komponentov vysokým jednosmerným napätím. Keď jednosmerné napätie prekročí nakonfigurovanú prahovú hodnotu ochrany, menič vykoná ochranné akcie.

2. Kompletná logika spúšťača pre tento prípad

Kombináciou troch snímok obrazovky so správaním ochrany meniča je reťazec porúch nasledujúci a predstavuje typický scenár F55:

- Hlavná príčina: Reťazec PV1 obsahuje príliš veľa modulov v sérii, takže napätie naprázdno výrazne prevyšuje menič ' s Vstupné limity MPPT alebo DC. Snímka obrazovky ukazuje 799,90 V, čo ďaleko presahuje typické bezpečné limity.

- Priame spustenie: Napoludnie pri silnom ožiarení FV napätie ďalej stúpa a prekračuje prah ochrany.

- Zosilňujúci faktor: Batéria SOC na 95 % je takmer plná, takže zostáva malá kapacita na absorbovanie prebytočného FV výkonu. Prebytočná energia sa hromadí na DC strane a tlačí napätie vyššie.

- Ochranná akcia: Striedač spustí F55, odpojí FV vstup, takže FV prúdy klesnú na nulu, a odpojí sa od siete, takže striedavé napätie bude nulové. FV výkon klesne na 0 W a systém prestane exportovať.

- Automatická obnova: Keď sa večer zníži ožiarenosť, FV napätie klesne späť do bezpečného rozsahu, ochrana sa zruší a menič obnoví normálnu prevádzku.

3. Hlavné príčiny F55 (väčšina nehardvérových problémov)

Na základe snímok obrazovky a štatistík v teréne väčšina porúch F55 nie je spôsobená chybami hardvéru. Tento prípad zodpovedá dvom hlavným príčinám, na ktoré by sa mali zamerať kontroly na mieste:

1. Nadmerná konfigurácia PV reťazca (hlavná príčina, ~60 % )

Tento prípad je typický: počet sérií reťazcov PV1 je príliš vysoký, takže napätie naprázdno dosahuje 799,90 V, čo ďaleko presahuje menič ' s povolený vstup. Pri silnom ožiarení sa nevyhnutne spustí prepäťová ochrana. Niektoré prípady tiež vykazujú nerovnováhu medzi PV1 a PV2 v type modulu alebo počte reťazcov, čo spôsobuje, že jeden reťazec prekročí bezpečné napätie.

2. Nedostatočná absorpcia batérie (sekundárne, ~25%)

Vysoká battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Iné bežné nie - hardvérové príčiny

- Nesprávne nastavenia parametrov, ako sú príliš prísne limity proti spätnému chodu, vypnuté vyhladzovanie napájania alebo nesprávne nastavenia prerušenia nabíjania batérie, ktoré umožňujú skoky napätia.

- Problémy s jednosmerným vedením, ako sú uvoľnené alebo oxidované spojenia, ktoré skresľujú snímanie napätia a spôsobujú falošnú detekciu prepätia.

4. Štandardizovaný postup pri odstraňovaní problémov F55 - Najprv diaľkové, potom zapnuté - stránky

Dodržujte zásadu „najskôr vzdialené sledovanie snímky obrazovky, potom praktické kontroly na mieste; pred hardvérom skontrolujte obvody“. Tieto tri snímky obrazovky dokážu identifikovať približne 90 % problémov a vyhnúť sa zbytočnému roztrhnutiu.

Krok 1 - Vzdialené sledovanie snímky obrazovky (jadro, 5 minút na uzamknutie hlavnej príčiny)

Získajte tri základné snímky obrazovky z platformy a overte štyri body:

- Z obrázku 2 potvrďte F55 a to, že spúšťače sa vyskytujú počas vysokej ožiarenosti, čo naznačuje PV - vedľajšie problémy.

- Z obrázku 3 skontrolujte FV napätie a prúd. Napätie vysoko nad MPPT alebo vstupnými limitmi s nulovým prúdom poukazuje na problémy s konfiguráciou FV reťazca.

- Z obrázku 3 skontrolujte stav batérie SOC. Vysoká SOC nad 85 % indikuje nedostatočnú absorpčnú kapacitu.

- Na obrázku 1 a obrázku 3 skontrolujte AC stranu, aby ste vylúčili problémy so sieťou ako príčinu vypnutia.

Krok 2 - Kontroly FV na mieste (sanácia jadra)

- Odpojte PV od meniča a zmerajte napätie naprázdno PV1/PV2 pomocou multimetra, aby ste si overili údaje na snímke obrazovky.

- Prepočítajte počet reťazcov a zaistite, aby napätie naprázdno bolo v rámci bezpečných limitov pri očakávaných teplotných podmienkach.

- Skontrolujte svorky PV DC, či nie sú uvoľnené alebo zoxidované, a skontrolujte, či moduly nie sú poškodené alebo zatienené.

Krok 3 — Battery and parameter optimization (remove amplifying factors)

- Obnovte prerušenie nabíjania batérie a ďalšie parametre batérie na predvolené hodnoty výrobcu.

- Vyhnite sa nabíjaniu počas hodín maximálneho ožiarenia, ako je 11:00 – 15:00, a presuňte nabíjanie na obdobia mimo špičky, aby ste zvýšili priestor na absorpciu.

- Vhodne uvoľnite antireverzné/exportné limity v rámci regulačných limitov a umožnite vyhladzovanie výkonu na potlačenie napäťových špičiek.

Krok 4 — Hardware checks (only if prior steps fail, rare)

- Aktualizujte firmvér meniča av prípade potreby obnovte výrobné nastavenia a prekonfigurujte parametre.

- Ak chcete skontrolovať snímače jednosmerného napätia, IGBT a BMS batérie, kontaktujte technickú podporu spoločnosti Deye. Nerozoberajte menič bez povolenia.

5. Plán nápravy pre konkrétny prípad – praktický a trvanlivý

Zamerajte sa na korekciu PV reťazca a optimalizáciu batérie/parametrov. Všetky akcie uvedené nižšie sú vykonateľné v teréne a mali by eliminovať opakovanie.

1. Sanácia jadra na strane FV

- Pri odčítaní napätia PV1 799,90 V okamžite znížte počet sérií reťazcov PV1 tak, aby napätie v otvorenom obvode kleslo do meniča ' s povolený vstupný rozsah s bezpečnostnou rezervou. Po rekonfigurácii zmerajte napätie naprázdno v odpojenom stave a znova ho pripojte, až keď sú hodnoty normálne.

- Uistite sa, že PV1 a PV2 používajú rovnaké typy modulov, počty reťazcov a pokiaľ možno rovnaké výrobné šarže. Udržujte rozdiely medzi napätím medzi reťazcami minimálne.

2. Optimalizácia batérie a parametrov

- Nastavte horný limit nabitia batérie na úroveň, ktorá ponecháva priestor pre absorpciu PV, napríklad 80 % – 85 % SOC.

- Umožnite obmedzený export do siete tam, kde je to povolené, aby ste zabránili akumulácii jednosmernej energie.

- Aktivujte funkcie vyhladzovania výkonu a obmedzovania výkonu FV na potlačenie náhleho napätia alebo prepätia.

3. Jednoduchá bežná údržba

- Utiahnite DC svorky na strane PV a batérie, odstráňte oxidáciu a zabezpečte správnu izoláciu.

- Mesačne získavajte tri základné snímky obrazovky, aby ste mohli monitorovať napätie FV a SOC batérie a včas zasiahnuť, ak sa objavia anomálie.

7. Kľúčové informácie

- F55 je normálna bezpečnostná ochranná akcia a nemusí nutne znamenať poruchu hardvéru. Väčšina výskytov je spôsobená konfiguráciou FV reťazca prekračujúcou limity meniča. Vysoká hodnota SOC batérie a nesprávne nastavenie parametrov sú bežné zosilňujúce faktory.

- Rýchla diagnostika sa opiera o tri snímky obrazovky: tok energie, protokol alarmov a prevádzkové údaje. Tieto obrázky umožňujú vo väčšine prípadov päťminútové sledovanie hlavnej príčiny.

- Priority nápravy: správna konfigurácia FV reťazca na odstránenie základnej príčiny a optimalizácia parametrov batérie a meniča, aby sa odstránili zosilňujúce podmienky a zabránilo sa opakovaniu.

Akčný kontrolný zoznam

- Vyhľadajte a uložte Obrázok 1, Obrázok 2 a Obrázok 3 pre každý incident.

- Odpojte a zmerajte PV Voc v teréne.

- Prepočítajte a upravte počet reťazcov tak, aby vyhovovali vstupným limitom meniča.

- Skoordinujte limity nabitia batérie s predajcom batérie a povoľte vyhladenie napájania.

- Dokumentujte zmeny a monitorujte ich mesačne prostredníctvom vzdialených snímok obrazovky.
