F33 nie je vždy „falošným poplachom“: Prečo záleží na fázovom prúde, AC väzbe a prechodnom zaťažení

F33 nie je vždy „falošným poplachom“: Prečo záleží na fázovom prúde, AC väzbe a prechodnom zaťažení

Keď menič hlási udalosť nadprúdu striedavého prúdu, ale miesto sa o niekoľko minút neskôr javí ako normálne, inštinkt často vedie k podozreniu, že došlo k nepríjemnému vypnutiu. V praxi je lepší východiskový bod zvyčajne jednoduchší: prečítajte si fázy, skontrolujte, kde je pripojený striedač so striedavým prúdom, a opýtajte sa, čo sa zmenilo bezprostredne pred alarmom.

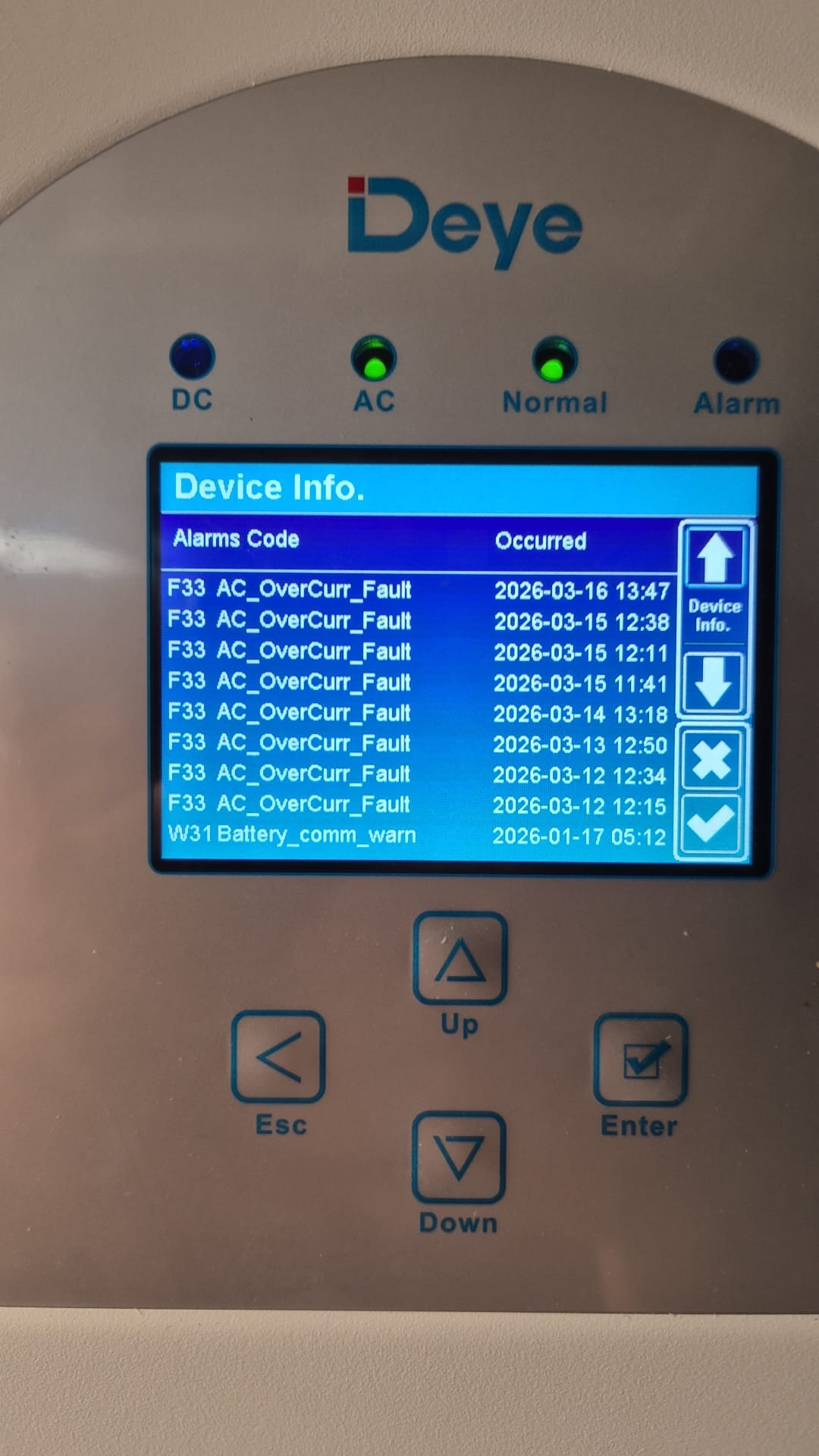

Terénna služba zriedka odmeňuje najrýchlejší predpoklad. Alarm, ktorý sa na prvý pohľad javí ako záhadný, sa po pochopení elektrickej cesty často ukáže ako obyčajný. F33 presne sedí v tejto kategórii. Na niektorých rodinách hybridných meničov Deye je kód uvedený ako AC_OverCurr_Fault. V iných rodinách sa číslovanie mierne posúva, ale praktické ponaučenie je v podstate rovnaké: začnite na strane AC skôr, ako dôjde k záveru, že stroj nesprávne nahlásil udalosť.

Na tomto rozdiele záleží, pretože nadprúdová udalosť AC sa často interpretuje príliš úzko. Inštalatéri sa môžu pozrieť na celkový výkon na mieste, vykonať meranie v ustálenom stave, nevidieť nič dramatické a rozhodnúť sa, že alarm nemôže byť skutočný. Prúd sa však nie vždy správa úhľadne a rovnomerne, ako naznačuje hlavná hodnota výkonu. Miesto môže vyzerať skromne v celkových kilowattoch a stále môže predstavovať zmysluplnú záťaž na jednu fázu, najmä ak ide o AC prepojenie, záložné zaťaženie alebo krátkodobé spínacie udalosti.

Začnite s kódom, ale nezastavte sa tam

Prvý užitočný bod je triezvy. Číslovanie chybových kódov sa môže líšiť v závislosti od rodiny meničov, takže servisný tím by mal vždy potvrdiť presný model predtým, ako bude akýkoľvek jednotlivý kód považovať za univerzálny. Napriek tomu vlastné manuály Deye ukazujú konzistentným smerom: keď menič signalizuje nadprúdový stav na strane AC, vyšetrovanie by sa malo začať s prúdom na trase striedavého prúdu, nie s unáhleným záverom, že na vine musí byť batéria, BMS alebo FV vstup.

Môže to znieť ako samozrejmosť, ale práve tu sa veľa konverzácií stráca. Akonáhle bude batéria v historických údajoch vyzerať zdravo, pozornosť sa často presunie na softvér alebo firmvér. Niekedy je to opodstatnené. Častejšie ešte stále neboli správne skontrolované základy: kde prúd tiekol, v ktorej fáze bol sústredený a či konfigurácia systému zvyšuje pravdepodobnosť tejto koncentrácie.

Prečo neskoršia hodnota nulového prúdu dokazuje veľmi málo

Bežná námietka v teréne znie upokojujúco, ale nie je presvedčivá: "Pri diskusii o poplachu sme skontrolovali prúd a bol nulový." To nám hovorí len to, ako stránka vyzerala v neskoršom okamihu. Nehovorí nám, čo sa stalo, keď bola udalosť spustená.

Krátke nadprúdové udalosti môžu rýchlo prísť a odísť. Kompresor, čerpadlo, ohrievač, nabíjačka alebo iný menič dokáže zmeniť obraz v priebehu niekoľkých sekúnd. Ak stav pominie pred príchodom technika, môže byť údaj v ustálenom stave úplne neškodný. Historické krivky môžu tiež vynechať najodhaľujúce detaily, pretože udalosť môže byť kratšia ako interval zaznamenávania alebo môže byť vyhladená do širšieho trendu, ktorý pri spätnom pohľade vyzerá nevýrazne.

Preto záleží na kontexte. Servisná správa sa stáva oveľa užitočnejšou, keď zaznamenáva, čo bolo zapnuté, v akom režime bol systém, či bola lokalita pripojená k sieti alebo fungovala cez stranu záťaže a či sa udalosť zhodovala so známou zmenou dopytu.

Nedorozumenie pri 5 kW: celkový výkon a fázový prúd nie sú to isté

Jeden riadok z poľa sa objavuje znova a znova: "Zaťaženie je obmedzené na 5 kW a 5 kW neprodukuje 22 A." Toto tvrdenie je pravdivé len za konkrétneho predpokladu, a to, že výkon je rovnomerne rozdelený v rámci trojfázového systému. Akonáhle je záťaž alebo zdroj spojený so striedavým prúdom sústredený na jednu fázu 230 V, aritmetika sa okamžite zmení.

Takže presnejšie tvrdenie je toto: 5 kW normálne nedá 22 A na každú fázu vyváženého trojfázového systému, ale určite môže sedieť v tomto rozsahu na jednej 230 V fáze. To je presne dôvod, prečo sú údaje na úrovni fázy dôležité. Miesto môže byť celkovo v rámci očakávaní a stále môže tlačiť na jeden vodič oveľa silnejšie, ako naznačuje celkový výkon.

Nejde o to, že každé čítanie 22 A je prijateľné. Ide o to, že samotné číslo by sa nemalo považovať za nemožné bez toho, aby sa najprv zistilo, ako sa rozdeľuje moc. V skutočnej inštalácii môže byť fázový prúd na L1 spojený so striedavým prúdom alebo pri veľkej záťaži sústredenej na L1 oveľa dôležitejší ako celkový počet kW.

Prečo záleží na umiestnení AC-spojky

Európska dokumentácia hybridného meniča spoločnosti Deye uvádza dôležitý bod, ktorý je ľahké prehliadnuť pri každodennom riešení problémov: AC prepojenie môže byť nakonfigurované na strane siete alebo na strane záťaže a na podporovaných modeloch možno port GEN použiť aj ako vstup Micro Inv. Táto flexibilita je užitočná najmä pri dodatočnej montáži existujúceho solárneho systému, ale tiež mení spôsob, akým sa energia pohybuje cez inštaláciu a ako by sa mali interpretovať alarmy.

Ak je sieťový invertor pripojený na stranu záťaže striedavým prúdom, diskusia by sa mala okamžite presunúť z celkovej výroby na mieste k ceste, ktorou prúd prechádza cez záložný výstup a fázy, ktoré sú k nemu pripojené. Rovnako, keď sa na monitorovanie v spojení so striedavým prúdom používa externý merač, príručky spoločnosti Deye uvádzajú, že údaje merača musia správne komunikovať s hybridným meničom, aby boli údaje o spotrebe záťaže presné. Bez tohto kontextu sa technici a zákazníci môžu dohadovať o snímkach obrazovky namiesto toho, aby diagnostikovali skutočný elektrický stav.

Prečítajte si fázy, nie len súčet

To je miesto, kde sú vlastné podrobné stránky meniča často viac odhaľujúce ako jeden pohľad na celkový výkon. Deyeovo rozhranie zobrazuje napätie, prúd a výkon pre každú fázu na strane meniča a napätie a výkon pre každú fázu na strane záťaže. Pre servisný tím to nie je ozdoba. Často je to rozhodujúca stopa.

Trojfázové systémy môžu byť stále nerovnomerné. Technické listy spoločnosti Deye pre nízkonapäťové trojfázové hybridy uvádzajú, že menič podporuje nesymetrický výstup a ponuky na najnovších modeloch tiež odkazujú na asymetrické napájanie fázy. Inými slovami, systém je vytvorený tak, aby fungoval v skutočnom svete, kde sa náklady nie vždy rozdeľujú úhľadne. Ale tá istá realita znamená, že riešenie problémov sa musí robiť na úrovni fázy. Plochý celkový údaj môže skryť šikmú inštaláciu.

Lepší spôsob, ako zákazníkom vysvetliť F33

Zákazníci zvyčajne nechcú lekciu filozofie chybových kódov. Chcú vedieť, či je menič bezpečný, či je systém správne zapojený a či nie sú žiadaní o zbytočnú výmenu dielov. Najužitočnejšou odpoveďou nie je povedať, že alarm bol určite správny alebo určite nesprávny. Vysvetľuje, že nadprúdová udalosť striedavého prúdu sa musí posudzovať zo skutočnej prúdovej dráhy, skutočného fázového zaťaženia a skutočného prevádzkového momentu, nie z pokojnej snímky urobenej potom.

To prispieva k lepšej konverzácii služieb. Ukazuje, že vyšetrovanie je založené skôr na elektrickom správaní ako na dohadoch. Vyhýba sa tiež dvom extrémom, ktorým obaja poškodzujú dôveru: odmietnutie alarmu ako softvérovej chyby bez dôkazov alebo zaobchádzanie s každým nadprúdovým kódom ako dôkazom hardvérovej chyby.

V konečnom dôsledku mnohé diskusie o F33 vôbec nie sú o záhadnom striedači. Týkajú sa rozdielu medzi agregovaným výkonom a fázovým prúdom, medzi hodnotami v ustálenom stave a krátkodobými udalosťami a medzi úhľadným jednoriadkovým diagramom a spôsobom, akým je inštalácia skutočne zapojená na mieste. Zatvorte túto medzeru a prípad sa zvyčajne stane oveľa zrozumiteľnejším.
